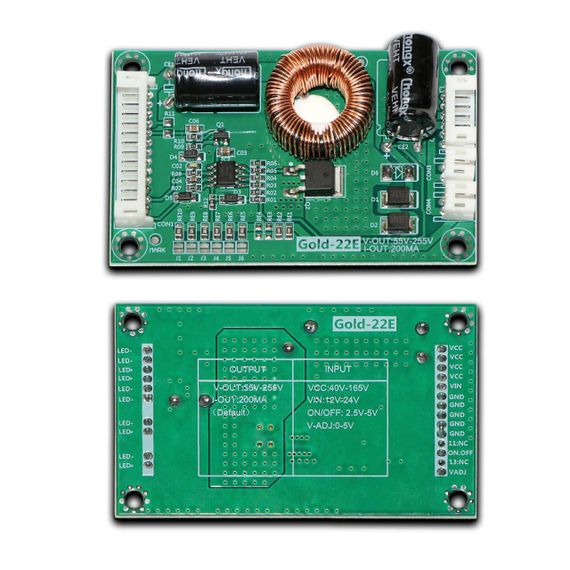

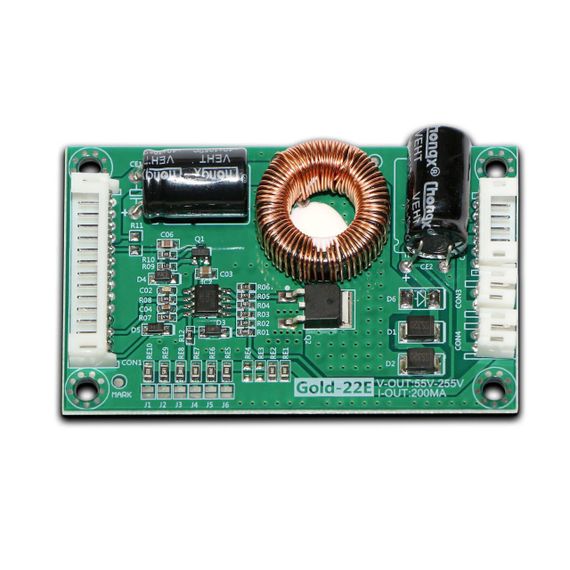

Gold-22E (Gold-19E) – Універсальний драйвер LED підсвітки для екранів TV

• Артикул: ART-15359
• Маркування: Gold-22E
• Выходное напряжение (V-out):  55-255 В
• Вихідний струм за замовчуванням:  200 мA
• Вхідна постійна напруга:
  • Для стабилизатора тока подсветки (Vcc):  40-165 В
  • Для микросхемы управления (Vin): 12…24 В
• Напруга перемикання On/Off (ENA):  2,5…5 В
• Напруга регулювання яскравості (Vadj): 0…5 В
• Вихідний додатковий струм (J1-J6): 20/40/60/100/100/200 мА
  • J1: 20 мА
  • J2: 40 мА
  • J3: 60 мА
  • J4: 100 мА
  • J5: 100 мА
  • J6: 200 мА
• Перемикач ON/OFF: так
• Регулювання яскравості: так
• Микросхема драйвер LED (SOP-8): BIT3260
• Вага драйвера: 29 г
• Габаритні розміри (Д×Ш×В): 74×45×18 мм

Встановлення додаткового вихідного струму здійснюється встановленням перемички на контактних майданчиках J1-J6. За замовчуванням вихідний струм драйвера налаштовано на 200 мА.

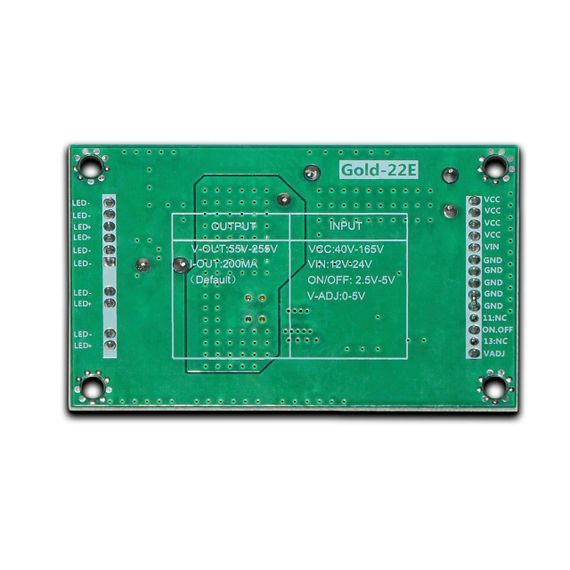

Призначення контактів Gold-22E (Gold-19E):

• VСС: напруга живлення стабілізатора струму підсвітки
• VIN: напруга живлення мікросхеми керування
• GND: корпус (земля)
• NC: не використовується
• ON.OFF (ENA): перемикач увімк./вимк.
• ADJ (Vadj): регулювання яскравості
• LED-, LED : виходи на світлодіоди
• J1…J6: регулювання вихідного струму

Застосовується при ремонті драйвера LED підсвітки LCD телевізорів та моніторів.

Аналогами Gold-22E є драйвера з маркуванням Gold-19E та CA-233.

Зверніть увагу:

• Переконайтеся, що параметри схеми світлодіодного підсвічування знаходяться в межах специфікації драйвера підсвітки.
• Соблюдайте полярность ( )/(-) при подключении к светодиодной подсветке.
