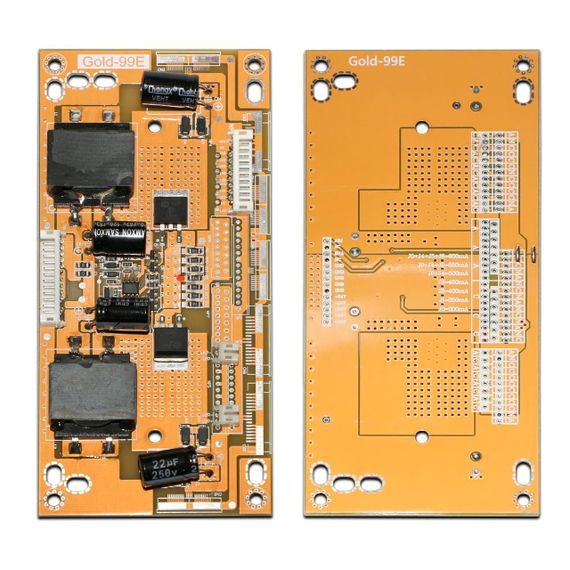

Gold-99E – Універсальний драйвер LED підсвітки для екранів TV

• Артикул: ART-15355
• Маркування: Gold-99E
• Вхідна постійна напруга (Vcc in):  24 В
• Вихідна напруга (Vout):  26-180 В
• Вихідний струм за замовчуванням: 450 мA
• Максимальний вихідний струм: 600 мА
• Вихідний струм, що настроюється (I_out0-I_out6):
  • I_out0 (J0 замкнути, J3 розірвати): 300 мА
  • I_out1 (J1 замкнути, J3 розірвати): 350 мА
  • I_out2 (J2 замкнути, J3 розірвати): 400 мА
  • I_out3 (J3 за замовчуванням): 450 мА
  • I_out4 (J0, J4 замкнути, J3 розірвати): 500 мА
  • I_out5 (J0, J4, J5 замкнути, J3 розірвати): 550 мА
  • I_out6 (J0, J4, J5, J6 замкнути, J3 розірвати): 600 мА
• Перемикач ON/OFF: так
• Регулювання яскравості: так
• Вага драйвера:  82 г
• Габаритні розміри (Д×Ш×В): 150×70×12 мм

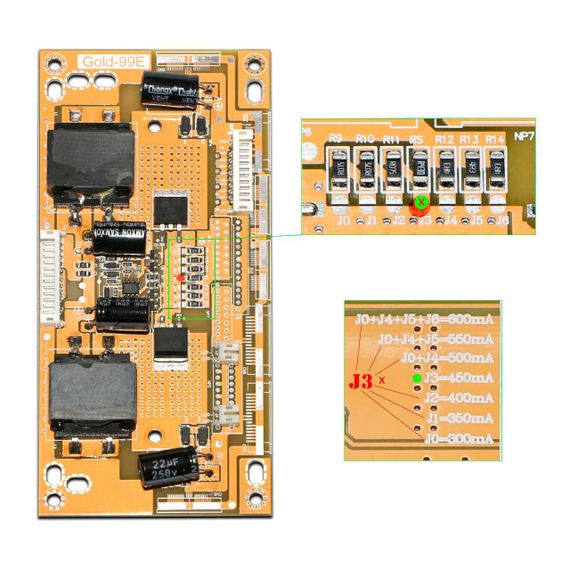

Встановлення додаткового вихідного струму здійснюється встановленням комбінації перемичок на контактних майданчиках J0-J6 до максимального значення 600 мА. За замовчуванням вихідний струм драйвера налаштовано на 450 мА.

Призначення контактів Gold-99E:

• 24V: напруга живлення
• GND: корпус (земля)
• NC: не використовується
• ENA (ON/OFF): перемикач увімк./вимк.
• ADJ (Vadj): регулювання яскравості
• LED-, LED : виходи на світлодіоди
• J0…J6: регулювання вихідного струму

Застосовується при ремонті драйвера LED підсвітки LCD телевізорів та моніторів.

Зверніть увагу:

• Переконайтеся, що параметри схеми світлодіодного підсвічування знаходяться в межах специфікації драйвера підсвітки.
• Соблюдайте полярность ( )/(-) при подключении к светодиодной подсветке.
• Не перевищуйте максимальний вихідний струм, дивіться підказки на звороті плати, регулювання шляхом комбінацій перемичок.
