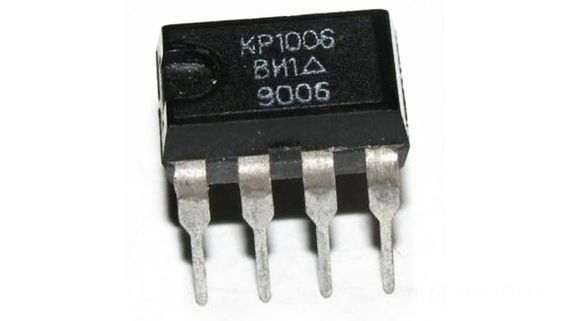

КР1006ВИ1 DIP-8 прецизійний інтегральний таймер (-40°C ...+70°C(

КР1006ВИ1

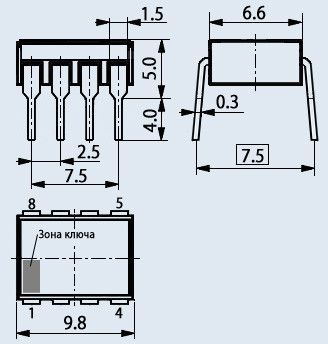

Мікросхеми КР1006ВІ1 являє собою часовизначальну схему (таймер) і призначені для формування імпульсів напруги тривалістю від декількох мікросекунд до десятків хвилин, виявлення збою в імпульсної послідовності, забезпечення прецизійної тимчасової витримки і для застосування в стабільних датчиках годині, генератори імпульсів, Широтно-імпульсних, частотних і фазових модуляторах, перетворювачах напруги і сигналів, ключових схемах, виконавчих пристроях, у системах управління, контролю і автоматики. Виготовлені біполярної технології і використовуються для роботи у вузлах і блоках електронної апаратури загального призначення. Випускаються у 8-вивідному пластмасовому корпусі з двостороннім вертикальним розташуванням висновків для монтажу в відчини друкованих плат. Маркування мікросхеми та схема з'єднання єднання електродів з висновками вказується на корпусі. Містять 51 інтегральний елемент. Корпус КР1006ВИ1 типу 2101.8-1, маса не більше 1,0 м Кліматичне виконання: УХЛ2.1 по ГОСТ 15150-69. Категорія якості: «ВТК». Технічні умови: бК0.348.685 ТУ. Імпортний аналог: мікросхема NE555 фірми Philips.

Електричні параметри КР1006ВІ1:

Номінальна напуга живлення ....................................................... 5 ... 15 В Струм споживання, не більше:

при UЖ = 15В, Uпор = 11,5 ... 14 В, Uзап = 7 ... 9,5 В ..................................... ... .. 15 мА при Uж = 5 В, Uпор = 3,7 ... 4,7 В, Uзaп = 2,3 ... 3,3 В .......................................... 6 мА Вихідна напуга низького рівня, не більше:

при UЖ = 15В, Uпор = 11,5 ... 14 В, Uзап = 7 ... 9,5 В, ІН = 100 мА .......... .................. 2,5 В при Uж = 5 В, Uпор = 3,7 ... 4,7 В, Uзaп = 2,3 ... 3,3 В, Ін = 5 мА ........................... .. 0,35 У Вихідна напуга високого рівня, не менше:

при UП = 15В, Uпор = 5,5 ... 8 В, Uзап = 0,7 ... 1,5 В, IН = 100 мА ........................... 12,5 В при Uп = 5 В, Uпор = 1,8 ... 2,8 В, Uзaп = 0,3 ... 0,8 В, Iн = 100 мА ........................... 2,75 В Струм сигналу скидання при UП = 15В, Uпор = 5,5 ... 8 В, Uзап = 0,7 ... 1,5 В, не більше ...... .. 1,5 мА Вхідний струм при UП = 15В, Uпор = 5,5 ... 8 В, не більше ..................................... 2 мкА Струм спрацьовування, типове значення ................................................... 250 * нА Час наростання і час спаду вихідного імпульсу, типове значення ...... 300 * нс Початкова похибка в генераторному режимі

при Uп = 15 В, типове значення ............................................................. 3 *% Нестабільність початковій похибки в генераторному режимі від напруги харчування понад:

при Un = 15 В ............................................................................ 0,3 *% / В при Un = 5 В .............................................................................. 0,5 *% / В
