КС531В Стабілітрон 31V кремнієвий, дифузійно-сплавийі, середньої потужності, прецизійний

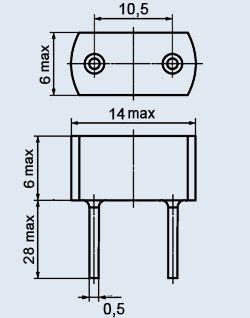

КС531В Стабілітрони КС531В кремнієві, дифузійно-сплавні, середньої потужності, прецизійні. Призначені для використання в якості джерела опорної напруги 31,0 В з високими вимогами до стабільності напруги. Застосовуються для роботи в радіотехнічних та електронних пристроях загального призначення. Випускаються в пластмасовому корпусі з односпрямованими гнучкими висновками. Маркуються цифро-буквеним кодом, схема з'єднання електродів з висновками вказується на корпусі. Корпус типу КД-26, маса не більше 0,8 р. Кліматичне виконання - УХЛ, категорія розміщення - 3. Категорія якості: «ВТК». Технічні умови: - приймання «1» - ХЫ0.336.000 ТУ. Основні технічні параметри стабілітрона КС531В: • Номінальна напруга стабілізації: 31 В при Іст 10 мА; • Розкид напруги стабілізації: 29,45... 32,55 В; • Температурний коефіцієнт стабілізації напруги: ±0,005 %/°С; • Тимчасова нестабільність напруги стабілізації стабілітрона: ±1,5 %; • Диференціальний опір стабілітрона: 50 Ом при Іст10 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 15 мА; • Максимально допустима потужність, що розсіюється на стабілітроні: 0,5 Вт; • Робочий інтервал температури навколишнього середовища: -60... +100 °С

Технічні характеристики стабілітронів КС531В:

• Uст. - напруга стабілізації стабілітрона; • Іст. - струм стабілізації стабілітрона; • ΔUст. - розкид напруги стабілізації; • αUст. - температурний коефіцієнт напруги стабілізації; • δUст. - тимчасова нестабільність напруги стабілізації; • гст. - диференціальний опір стабілітрона; • Іст.хв. - мінімальний струм стабілізації; • Іст.макс. - максимальний струм стабілізації; • Рмах - розсіює потужність стабілітрона; • Тк. мах - максимально-допустима температура корпусу; • Тп. мах - максимально-допустима температура переходу; • Токр. - температура навколишнього середовища.
