Модуль с дисплеем, для управлением шаговым двигателем, генератор импульсов

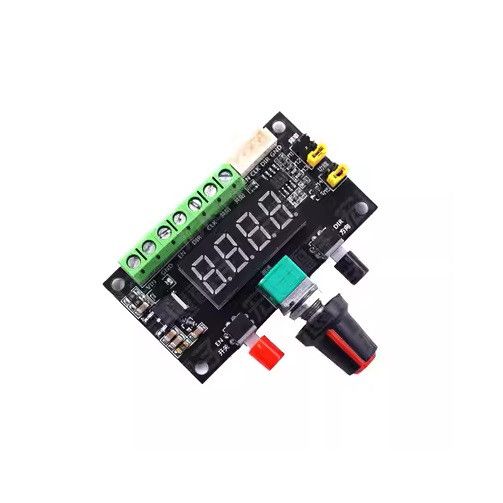

Модуль генерации импульсов MKS OSC PWM представляет собой устройство, которое используется для подачи сигнала на драйвер шагового двигателя. Он оснащен экраном и предлагает ряд удобных функций.

Этот модуль представляет собой специализированную модель генератора прямоугольных импульсов, который основан на микросхеме NE555. Его основное назначение - управление одним шаговым двигателем, подключенным к драйверу, без необходимости использования внешнего блока с ЧПУ. Модуль является удобной "заменой" для различных типов контроллеров ЧПУ. Он имеет знакомый интерфейс PUL/DIR/ENA, который широко используется в большинстве распространенных драйверов шаговых двигателей. Пользователь может самостоятельно в ручном режиме запускать и останавливать шаговый двигатель, а также изменять скорость и направление вращения вала двигателя.

Особенностью этого модуля является наличие двух режимов работы: частотного и ШИМ. Кроме того, модуль предлагает настройку частоты генерируемых импульсов в трех различных диапазонах. Нижний диапазон (LOW) составляет 80 Гц - 2.4 кГц, средний диапазон (MED) - 540 Гц - 16.6 кГц, а верхний диапазон (HIGH) - 5.4 кГц - 16 кГц. Указанные значения частоты, предоставленные производителем, являются приблизительными и могут незначительно отличаться. В частотном режиме рабочий цикл можно изменять, вращая потенциометр по часовой или против часовой стрелки в диапазоне 38-66%. В режиме ШИМ рабочий цикл может настраиваться от 3 до 96%. Для выбора режимов работы и частоты модуль предоставляет пины-перемычки на плате.

Модуль также позволяет подключать драйверы шаговых двигателей с оптически развязанными входами, которые могут быть соединены с помощью схем с общим анодом или катодом. Светодиодная индикация модуля отображает основные функции и указывает на наличие напряжения, питающего цепи генератора.
