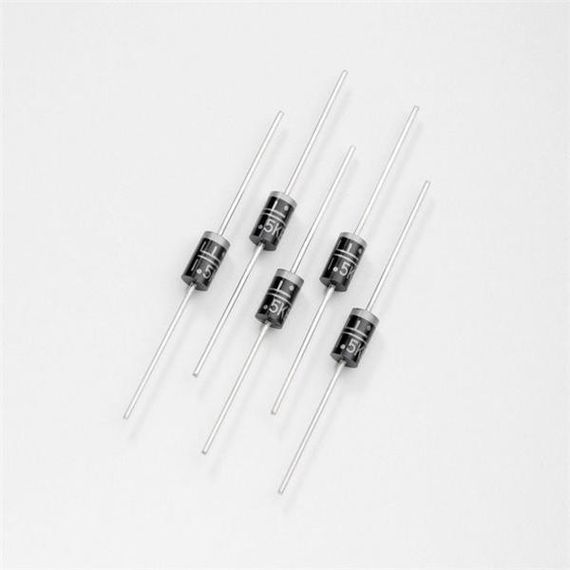

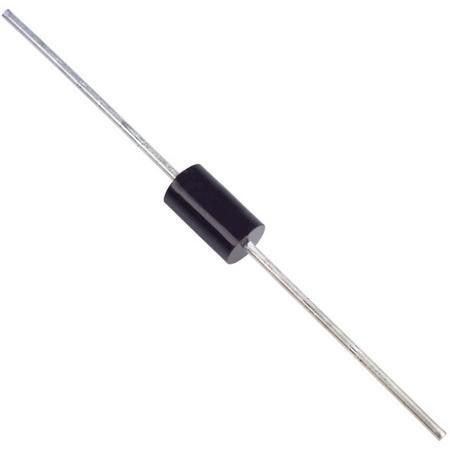

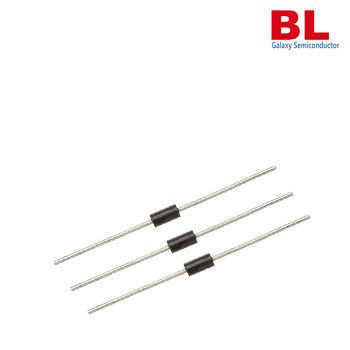

1,5КЕ47A Обмежувач напруги супресор) односпрямований Р = 1500Вт U = 47В DO-27

1,5КЕ47A Обмежувач напруги супресор) односпрямований Р = 1500Вт U = 47В DO-27

Тип 1.5KE, 1.5SMC

Основні параметри:

1,5 кВт ― Максимальна імпульсна потужність, що розсіюється Vrm ― Максимальна робоча напруга, при якій струм, що протікає протягом тривалого часу, не викликає виходу захищається компонента з ладу Vbr ― Напруга, при якій відбувається різке збільшення струму, що протікає Vcl ― Напруга спрацьовування, що характеризується максимальним збільшенням струму через прилад Ipp ― Піковий струм у режимі спрацьовування аT ― Температурний коефіцієнт С ― Типова ємність 1.5KE ― Корпус DO-201 1.5SMC ― Корпус DO-214AB (SMC)

2 - Vbr=аTx(Tокр.середовища - 25)xVbx(25°C) 3 - Зворотна напруга = 0, частота 1 МГц, для двонаправлених супресорів значення ємності становить половину від зазначеного

Супресори (обмежувачі напруги) Компоненти з симетричною ВАХ, подібною до характеристики стабілітрона. Принцип дії цих приладів є наступним (див. малюнок). У разі підвищення вхідної напруги (більше напруги спрацьовування приладу), прилад різко зменшує свій опір (створюється коротке замикання), внаслідок чого зростає струм у ланцюзі і згоряє запобіжник, або лишня потужність виділяється у вигляді тепла на резисторі. Таким чином, обладнання виявляється повністю захищеним від кидків напруги. Термін < ДВУНАПРЯМОК > вказує на можливість роботи приладу з двополярним напругою, < ОДНОНАПРЯМКІВ > - тільки з напругою однієї полярності.

Відмінною рисою цих приладів є звермала година реакції на імпульс перенапруги порядку пікосекунд (так при перевищенні робочої напруги приладу на 30% струм через прилад зростає протягом 10 мкС на 150 000%)
