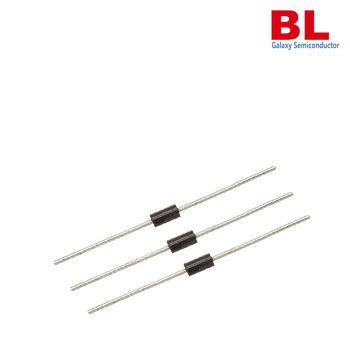

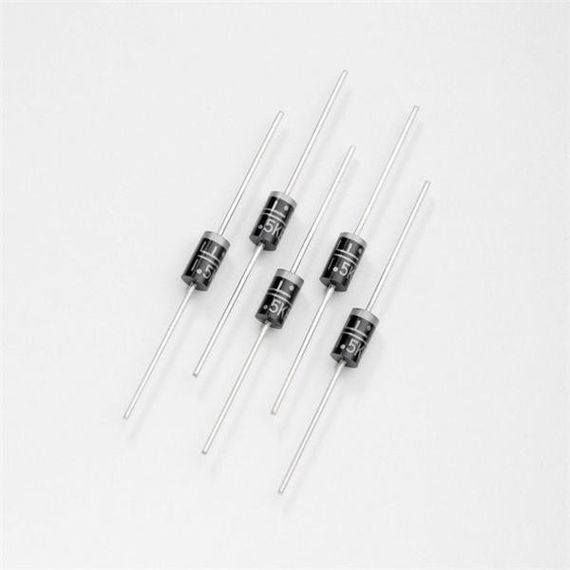

1,5КЕ6,8CA Обмежувач напруги (супресор) двонаправлений Р = 1500Вт U = 6,8В DO-27

1,5КЕ6,8CA Обмежувач напруги (супресор) двонаправлений Р = 1500Вт U = 6,8В DO-27

Основні параметри: 1,5 кВт — Максимальна імпульсна розсіювана потужність Vrm ― Максимальна робоча напруга, за якої струм, що протікає впродовж тривалого часу, не викликає виходу компонента, що захищається, з ладу Vbr ― Напруга, за якої відбувається різке збільшення струму Vcl ― Напруга спрацьовування, характеризується максимальним збільшенням струму через прилад Ipp ― Піковий струм у режимі спрацьовування аT — Температурний коефіцієнт З — типова місткість 1.5KE ― Корпус DO-201 1.5SMC ― Корпус DO-214AB (SMC)

2 - Vbr=аTx(Tокр.середовища - 25)xVbx(25°C) 3 - Зворотна напруга = 0, частота 1 МГц, для двонаправлених супресорів значення ємності становить половину від зазначеного

Супресори (обмежувачі напруги) Компоненти з симетричною ВАХ, подібною до характеристики стабілітрона. Принцип дії цих приладів є наступним (див. малюнок). У разі підвищення вхідної напруги (більше напруги спрацьовування приладу), прилад різко зменшує свій опір (створюється коротке замикання), в результаті чого зростає струм у ланцюзі і згоряє запобіжник, або зайва потужність виділяється у вигляді тепла на резисторі. Таким чином, обладнання виявляється повністю захищеним від кидків напруги. Термін < ДВУНАПРАВЛЕНИЙ > вказує на можливість роботи приладу з двополярною напругою, < ОДНОНАПРАВЛЕНИЙ > - тільки з напругою однієї полярності.

Відмінною рисою цих приладів є звермалий час реакції на імпульс перенапруги порядку пікосекунд (так при перевищенні робочої напруги приладу на 30% струм через прилад зростає протягом 10 мкС на 150 000%)
