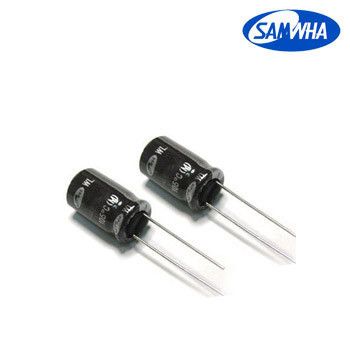

220mkf - 25v (Низький імпеданс) Samwha WL 8*11.5, 105°C конденсатор електролітичний

220mkf — 25v (низький імпеданс)

Samwha (WL 8*11.5), 105°C

Зображення слугують тільки для ознайомлення Див. специфікації продукту

· термін експлуатації більший, ніж у стандартних конденсаторів; · максимальний імпеданс задається на частоті 100 кГц і залишається незмінним у діапазоні температур +20...-10 °C; · пульсувальний струм визначається на частоті 100 кГц; · підвищена температурна стабільність (температурний коефіцієнт імпедансу). Конденсатори з низьким ESR одного й того ж номіналу можуть монтуватися в корпуси різних розмірів. Для кращого розуміння того, що ж являють собою конденсатори з низьким ESR і які їхні характеристики, необхідно спочатку зрозуміти, що ж означає низьке ESR і як воно впливає на робочі характеристики схеми. Еквівалентна схема конденсатора містить чотири основні елементи, причому значення трьох — імпедансу конденсатора (Z), еквівалентного послідовного опору (ESR), еквівалентної послідовній індуктивності (ESL) — залежать від частоти. Значення Rp залежить від постійного струму. Розглянемо лише залежні від частоти характеристики конденсатора — ESL, ESR і Z. ESL — сума індуктивностей усіх індуктивних елементів конденсатора. ESL = 2PIЧfЧL, де f — робоча частота та L — індуктивність. ESR, подібно до ESL, — сума всіх резистивних елементів конденсатора. ESR = DF/(2PIЧfЧC)ЧХс, де DF — коефіцієнт розсіювання, f — частота, С — місткість і Хс — місткісний опір,

... Z — імпеданс конденсатора. Z = Ц(ESR)2 + (ESL – Xc)2.

Термін експлуатації конденсатора залежно від температури

Samwha пропонує алюмінієві електролітичні низькоімпедансні конденсатори з низьким ESR на робочу температуру до 105 °C серій WL термін експлуатації яких досягає 5 тис. год за температури 105 °C.
