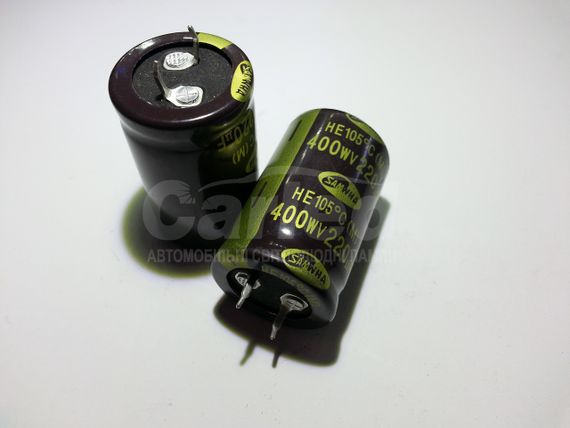

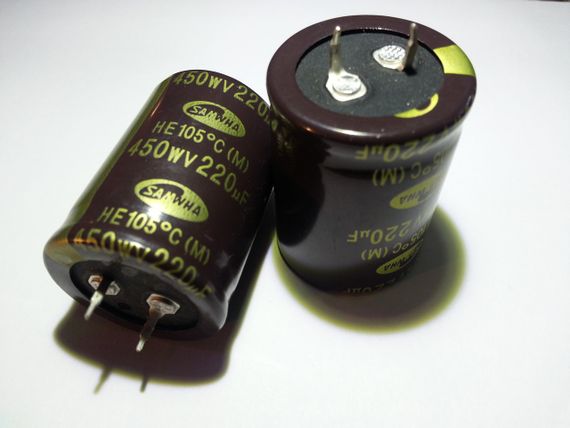

220mkf - 450v HE 30*40 SAMWHA, 105°C конденсатор електролітичний
В наявності
Код:000937710
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики 220mkf - 450v HE 30*40 SAMWHA, 105°C конденсатор електролітичний
| Виробник | Samwha |
| Максимальна робоча температура | 105 град. |
| Висота | 40 мм |
| Діаметр | 30 мм |
| Тип корпусу | Металофольгірований |
| Номінальна робоча напруга | 450 В |
| Тип ємності | Постійна |
| Ємність конденсатору | 220 мкФ |
| Тип конденсатора | Високовольтний |
| Минимальная рабочая температура | -25 |
| Максимальный допуск ёмкости | 10 |
| Допустимое отклонение емкости: | ±20% при 120Hz, +20°C |
| Производитель: | SAMWHA |
| Интервал рабочих температур: | -25°C ~+105°C |
| Техническое описание: | скачать PDF в спецификации |
| Тангенс угла потерь: | 0,15max. при 120Hz, +20°C |
Читати повністю
Спрятать
Опис 220mkf - 450v HE 30*40 SAMWHA, 105°C конденсатор електролітичний
220mkf ― 450v* (105°C) Электролит <HE> 30*40

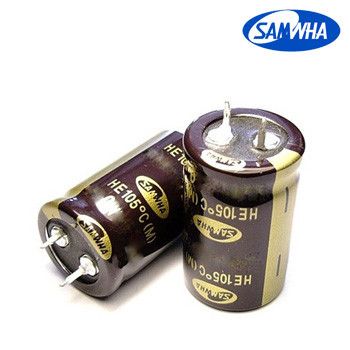

Серия HE ― алюминиевые электролитические конденсаторы с жесткими выводами, 105°C
| Серия HE ― электролитические конденсаторы общего применения с жесткими выводами, 105°C. Производитель SAMWHA. широкий диапазон рабочей температуры -40(-25)~+105°C включены изделия высотой 20 мм, с низким профилем (диапазон напряжений 160~500V) |
Конденсаторы серия HE
| Температурный диапазон | WV≤ 400: -40~+105oC, WV =450: -25~+105oC | ||||||
| Ток утечки (макс.) | I=3√CV (μA) (после 5 минут) | ||||||
| Допустимое отклонение емкости | ±20% при 120Гц, 20оС | ||||||
| Диэлектрические потери (tanδ) при 120Гц, 20оС (макс) | При емкости >1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ | ||||||
| WV | 6.3, 10 | 16 | 25, 35 | 50, 63 | 80, 100 | 160~400 | 450 |
| Tan δ | 0.50 | 0.40 | 0.35 | 0.25 | 0.20 | 0.15 | 0.20 |
| Изменение параметров после 2000 ч работы при номинальном напряжении и 105оС | Ток утечки | начальное значение, или менее | |||||
| Изменение емкости | в пределах +-20% от начального значения | ||||||
| Tan δ | менее чем 200% от начального значения | ||||||
| Срок службы конденсатора в зависимости от температуры | Температура | время работы | при 24 ч эксплуатации | при 8 ч эксплуатации | |||
| при 50оС | 60,000 часов | 7 лет | 20 лет | ||||
| при 30оС | 200,000 часов | 30 лет | 86 лет |
Габаритные размеры и максимальный ток пульсации
| μф\ мВ | 16 | 25 | 35 | 50 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4700 | 22x25 1.73 | 22x35 2.14 | 25.4x25 2.09 | 22x45 2.81 | 25.4x40 2.93 | 30x30 2.87 | ||||
| 10 000 | 22x30 2.48 | 25.4x25 2.56 | 22x40 2.77 | 25.4x35 2.88 | 25.4x45 3.43 | 30x35 3.38 | 30x50 4.42 | 35x40 4.37 | ||
| 15 000 | 22x40 3.17 | 25.4x35 3.29 | 30x30 3.38 | 25.4x45 3.62 | 30x35 3.57 | 35x30 3.65 | 30x45 4.19 | 35x35 4.12 | 35x50 5.24 | 40x40 5.13 |
| 22 000 | 25.4x45 4.03 | 30x35 3.98 | 30x45 4.36 | 35x35 4.28 | 35x45 4.95 | 40x40 5.04 | 40x50 5.98 | |||
| 33 000 | 30x45 4.79 | 35x35 4.71 | ← размер корпуса D x L (mm) ← ток пульсации (A rms) при 105оС, 120Гц (*реальные изменения тока пульсации см. таблицы ниже) |
| μф\ мВ | 63 | 80 | 100 | |||||
|---|---|---|---|---|---|---|---|---|
| 1500 | 22x30 1.50 | 25.4x25 1.54 | 22x35 1.98 | 25.4x30 2.05 | 22x45 2.18 | 25.4x40 2.28 | 30x30 2.23 | |
| 2200 | 22x35 1.86 | 25.4x30 1.92 | 22x45 2.51 | 25.4x35 2.49 | 30x30 2.56 | 25.4x50 2.85 | 30x40 2.83 | 35x30 2.76 |
| 3300 | 22x50 2.53 | 25.4x40 2.53 | 30x30 2.48 | 25.4x50 3.33 | 30x40 3.30 | 35x30 3.23 | 30x50 3.59 | 35x40 3.55 |
| 4700 | 25.4x40 3.20 | 30x40 3.17 | 35x30 3.10 | 30x50 4.10 | 35x40 4.06 | 35x50 4.40 | 40x40 4.31 | |
| 6800 | 30x50 3.92 | 35x40 3.88 | 35x50 4.90 | 40x40 4.80 | 40x50 5.18 | |||
| 10000 | 35x50 4.74 | 40x40 4.64 |
| μф\ мВ | 160 | 200 | 250 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 22x20 0.63 | 22x25 0.68 | 25.4x20 0.69 | |||||||||
| 220 | 22x20 0.76 | 22x25 0.82 | 25.4x20 0.84 | 22x30 0.88 | 25.4x25 0.90 | 30x20 0.92 | ||||||
| 330 | 22x25 1.01 | 25.4x25 1.10 | 30x20 1.13 | 22x30 1.07 | 25.4x25 1.11 | 30x20 1.13 | 22x40 1.20 | 25.4x30 1.18 | 30x25 1.21 | 35x20 1.23 | ||
| 470 | 22x35 1.36 | 25.4x25 1.32 | 30x25 1.44 | 35x20 1.47 | 22x40 1.43 | 25.4x35 1.40 | 30x25 1.44 | 35x25 1.56 | 22x50 1.56 | 25.4x40 1.56 | 30x30 1.53 | 35x25 1.56 |
| 1000 | 25.4x45 2.38 | 30x35 2.35 | 35x30 2.41 | 30x45 2.57 | 35x35 2.53 | 35x45 2.76 | 40x40 2.81 | |||||
| 1500 | 35x40 3.00 | 40x40 3.19 | 35x45 3.13 | 40x50 3.44 | 40x60 3.68 |
| μф\ мВ | 350 | 400 | 450 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 22x20 0.41 | 22x25 0.44 | 25.4x20 0.45 | 22x30 0.34 | 25.4x25 0.35 | 30x20 0.36 | ||||||
| 82 | 22x25 0.48 | 25.4x20 0.49 | 22x30 0.51 | 25.4x25 0.53 | 30x20 0.54 | 22x35 0.40 | 25.4x30 0.41 | 30x20 0.40 | ||||
| 100 | 22x25 0.53 | 25.4x25 0.59 | 30x20 0.60 | 22x35 0.60 | 25.4x30 0.62 | 30x20 0.60 | 22x40 0.47 | 25.4x30 0.46 | 30x25 0.47 | 35x20 0.48 | ||
| 120 | 22x30 0.62 | 25.4x25 0.64 | 30x20 0.65 | 22x40 0.69 | 25.4x30 0.68 | 30x25 0.70 | 35x20 0.71 | 22x45 0.53 | 25.4x35 0.53 | 30x30 0.55 | 35x25 0.56 | |
| 150 | 22x40 0.78 | 25.4x30 0.76 | 30x25 0.78 | 35x20 0.80 | 22x45 0.81 | 25.4x35 0.81 | 30x30 0.83 | 35x20 0.80 | 22x50 0.62 | 25.4x40 0.62 | 30x30 0.61 | 35x25 0.62 |
| 180 | 22x45 0.89 | 25.4x35 0.88 | 30x30 0.91 | 35x20 0.87 | 22x50 0.93 | 25.4x40 0.93 | 30x30 0.91 | 35x25 0.93 | 25.4x45 0.71 | 30x35 0.70 | 35x30 0.78 | |
| 220 | 22x50 1.03 | 25.4x40 1.03 | 30x30 1.00 | 35x25 1.03 | 25.4x45 1.07 | 30x35 1.06 | 35x30 1.08 | 25.4x50 0.82 | 30x40 0.82 | 35x30 0.80 | ||
| 330 | 30x40 1.36 | 35x35 1.40 | 30x45 1.42 | 35x35 1.40 | 30x50 1.09 | 35x40 1.08 | ||||||
| 470 | 35x45 1.82 | 35x45 1.82 | 40x40 1.85 | 35x50 1.39 | 40x40 1.36 | |||||||
| 560 | 35x50 2.06 | 40x40 2.02 | 35x50 2.06 | 40x50 2.18 | 40x50 1.61 | |||||||
| 680 | 40x50 2.40 | 40x60 2.57 |
| Увеличение максимально допустимого тока пульсации в зависимости от температуры | Увеличение максимально допустимого тока пульсации в зависимости от частоты | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| температура ОС | 40 | 60 | 70 | 85 | 105 | при 315В ~ | 50Гц | 120Гц | 300Гц | 1кГц | 10кГц~ |
| множитель | 2.4 | 2.35 | 2.17 | 1.67 | 1.0 | множитель | 0.88 | 1 | 1.15 | 1.20 | 1.40 |
