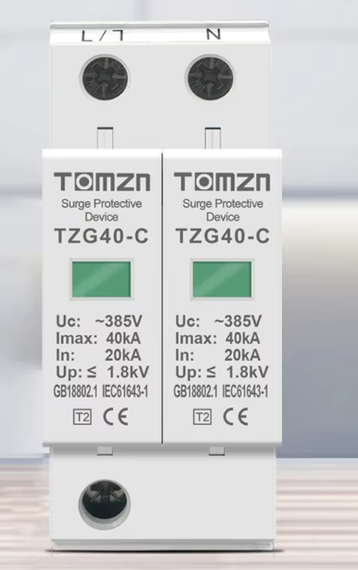

2Р АС 385V Розрядник TOMZN In:20кA/Imax:40кА

Пристрій захисту від імпульсних перенапруг AC385V 2P Основні особливості номінальна напруга Un 385VAC максимальна робоча напруга Uc 385VAC номінальний струм пробою (8/20s) In 20kA тестова напруга UOC 10kV рівень захисної напруги Up 1,6kV час реакції менше 25ns максимальний захист 63 A gL/gG конструктивне виконання IP 20 діапазон робочих температур - 40 ° C ... + 80 ° C монтаж DIN рейка 35мм перетин сполучних приводів - одножильний мін/макс ISO: 10/50 мм2; AWG: 8/1; - багатожильний мін/макс ISO: 10/35 мм2; AWG: 8/2 довжина зачищеного кінця з'єднувального дроту 14 мм. момент затягування макс 4 Nm індикація спрацьовування червоне забарвлення індикаційного поля Засоби захисту інвертора від стрибків напруги в мережі на основі ПЗІП категорії III(D) для AC230V 2P для установки поблизу обладнання, що захищається. ПЗІП класа III (D) Такі пристрої захисту від імпульсних перенапруг встановлюються безпосередньо біля споживача. Можуть мати найрізноманітнішу конструкцію (у вигляді розеток, мережевих виделок, окремих модулів для встановлення на DIN-рейку або навісний монтаж). Нормуються імпульсним струмом із формою хвилі 8/20 мкс. Призначення ПЗІП категорії III Захист від грозових імпульсних перенапруг. Захист від комутаційних імпульсних перенапруг. Застосування ПЗІП класу D Обмежувачі класу D призначені для захисту електронної апаратури від залишків атмосферних, комутаційних перенапруг та високочастотних перешкод, що пройшли через обмежувач класу C. Встановлюють у розподільні коробки, розетки та можуть вбудовуватися безпосередньо в обладнання. Обмежувачі цього класу здійснюють захист електричного обладнання з електронними приладами, переносних електричних пристроїв та ін. Матеріали Корпус та деталі апарату виконані із пластику, що не підтримує горіння. Конструкція ПЗІП категорії III(D) Насічки на контактних затискачах запобігають перегріву та оплавленню проводів за рахунок більш щільного і більшого за площею контакту. На лицьовій панелі обмежувача Suntree SUP1-20 реалізовано візуальний покажчик зношування змінного захисного модуля. У кожному з полюсів передбачено вбудований запобіжник для захисту від надструмів. Змінний варисторний модуль дозволяє провести заміну, не відключаючи підключені дроти і не знімаючи основи. Переваги ПЗІП категорії III(D) Металева пружна засувка дозволяє надійно фіксувати апарат на DIN - рейці. Сумісність розмірів дозволяє встановити апарат у стандартний щиток із будь-якими апаратами модульної серії. Захисна плівка на кожному обмежувачі захищає його від пилу та вологи. Вона так само є гарантією того, що апарат новий і знаходиться в заводській упаковці. Клемні затискачі обмежувача промарковані та підписані (Мережа/Земля), що дозволяє уникнути помилок під час монтажу. Увага! Використання цього ПЗІП не скасовує необхідність використання ПЗІП класу І та ІІ. Також особливу увагу слід приділити заземлюючого пристрою та системі грозозахисту.
