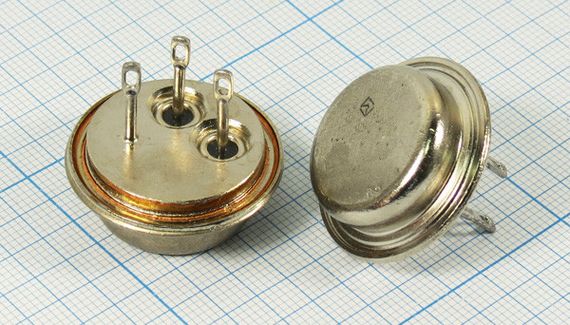

2Т903Б транзистор NPN (10А 60В) (h21э: 40-180) 10W (військове приймання по якості)
В наявності
Код:001080254
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики 2Т903Б транзистор NPN (10А 60В) (h21э: 40-180) 10W (військове приймання по якості)
| Виробник | |
| Максимальная мощность рассеивания | 10 |
| Тип монтажа | Ручной монтаж |
| Тип транзистора | Биполярный |
| Тип биполярного транзистора | N-P-N |
| Максимально допустимое напряжение коллектор-эммитер | 60 |
| Исполнение | Дискретное |
| Материал корпуса | Металлокерамика |
| Техническое описание | скачать PDF в спецификации |
Опис 2Т903Б транзистор NPN (10А 60В) (h21э: 40-180) 10W (військове приймання по якості)
КТ(2Т)903Б Транзистори КТ903Б кремнієві мезапланарні структури n-p-n генераторні. Призначені для застосування в підсилювачах потужності й автогенераторах. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Тип приладу вказується на корпусі. Маса транзизора не більш ніж 24 г. Тип корпусу: КТЮ-3-20. Технічні умови: 3.365.004 ТУ. Основні технічні характеристики транзизора КТ903Б: • Структура транзизора: n-p-n; • Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 30 Вт; • fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним емітером: понад 120 МГц; • Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 4 В; • Iк max — Максимально допустимий постійний струм колектора: 3 А; • Iк і max — Максимально допустимий імпульсний струм колектора: 10 А; • h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 40... 180; • Ск - Ємність колекторного переходу: не більш ніж 180 ПФ; • Rке нас - Опір насичення між колектором та емітером: не більш ніж 1 Ом; • Рових — Вихідна потужність транзизора: не менш ніж 10 Вт на частоті 50 МГц
Технічні характеристики транзисторів КТ903А, КТ903Б:
| Тип транзизора | Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів за Тп = 25 °C | TП max | Т max | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max | IК. И. max | UКЕR max | UКБ0 max | UЕБ0 max | UПІТ max | РК. max | h21Э | UКЕ нас. | IКЕR | IКБО | f гp. | PВИХ | КУР | ||||
| А | А | В | В | В | В | Вт | В | мА | мА | МГц | Вт | °С | °С | ||||
| КТ903А | n-p-n | 3 | 10 | 60 | - | 4 | - | 30 | 15...70 | <2,5 | <10 | - | >120 | >10 | >3 | 115 | -40...+85 |
| КТ903Б | n-p-n | 3 | 10 | 60 | - | 4 | - | 30 | 40...180 | <2,5 | <10 | - | >120 | >10 | >3 | 115 | -40...+85 |
