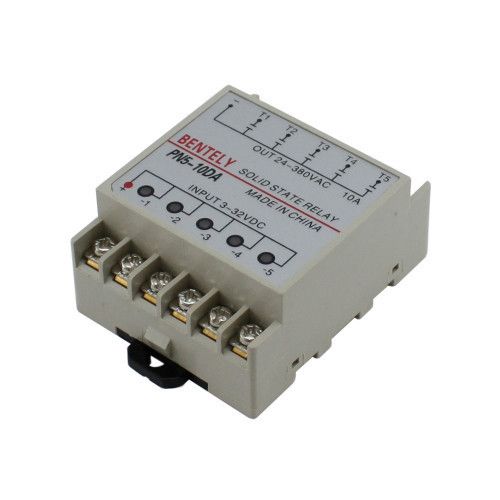

5-канальное твердотельное реле SSR PN5-10DA 10А DC-AC

5-канальное твердотельное реле SSR PN5-10DA 10А DC-AC

Твердотельные или полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп накаливания и прочего электрооборудования с резистивной нагрузкой (при соблюдении особых условий и для нагрузки индуктивного характера).

В твердотельных реле коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов, что дает им ряд преимуществ перед обычными электромеханическими реле: Отсутствие искр и электрической дуги при коммутации Меньший уровень электромагнитных помех при коммутации Существенно больший ресурс службы Не требуют профилактических работ в процессе эксплуатации Возможность высокого быстродействия (скорости коммутации) Малые размеры

Характеристики: Модель: PN5-10DA Пятиканальное, однофазное Монтируется на 35 мм DIN-рейку Тип: DC-AC Номинальное управляющее напряжение: 3-32 В постоянного тока Напряжение включения/выключения : вкл > 2.4 В / выкл < 1 В Ток срабатывания: 4 мА/12 В Метод управления: коммутация при переходе тока через ноль. Нет помех, создающихся 3-й гармоникой при включении Номинальное напряжение нагрузки: 24-380 В переменного тока Падение напряжения: 1.6 В/25 °С Номинальный ток нагрузки: 10 А Ток утечки: ≤0.7 мА Время отклика на входной сигнал: менее 10 мс Диэлектрическая прочность: более 2.5 кВ АС / 1 мин Сопротивление изоляции: более 50 МОм / 500 В DC Диапазон рабочих температур: -20°С...+80°С Размер: 6.4 х 5.1 х 3 см Вес: 70 г

Внимание! Твердотельные реле SSR не предназначены для коммутации электродвигателей. Однако они могут использоваться для этих целей при выполнении следующих условий: - Должен быть обеспечен 5-8 кратный запас по току. - Обязательно использования радиатора охлаждения (и желательно с вентилятором обдува) Такое нестандартное применение реле используйте на Ваш страх и риск.
