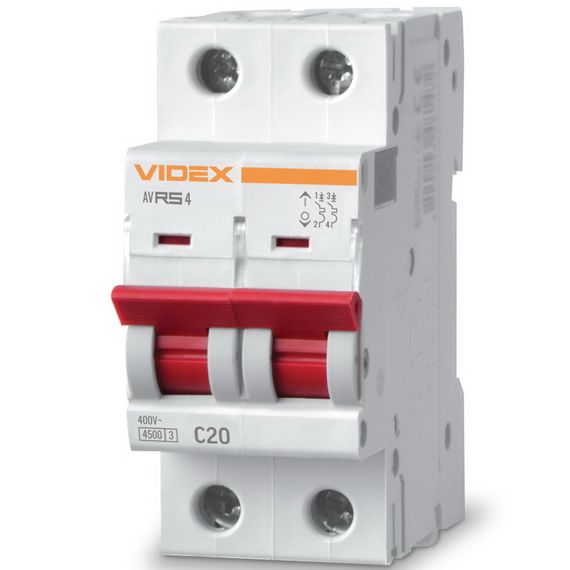

Автоматичний вимикач RS4 2п 20А С 4,5кА VIDEX RESIST (VF-RS4-AV2C20)

Автоматичний вимикач VIDEX RESIST – це контактний комутаційний апарат, здатний вмикати, проводити й вимикати електричний струм за нормальних умов, а також автоматично вимикати струм, захищаючи мережу від короткого замикання та перевантаження струмом.

Розрахований на використання не навченими спеціально людьми і не вимагає технічного обслуговування.

Опис роботи автоматичного захисту

Магнітний роз'єднувач миттєво забезпечує розчеплення у разі значного збільшення струму.

Біметалева пластина класу А захищає від перевантаження та вимикає живлення у разі струмового перевантаження.

Обидва розчіплювачі вимикають автоматичний вимикач (розривають ланцюг) у разі появи надструмів.

Автоматичний вимикач має вимикальну здатність від короткого замикання в 4500А – цього достатньо у більшості випадків струмового захисту.

Крива відключення "С" означає, що спрацьовування магнітного розчіплювача автоматичного вимикача відбудеться у разі 5-10-кратного перевищення струму від номінального значення. Це універсальний варіант, який застосовується у більшості випадків.

Особливості приладу:

• Конструкція вимикача забезпечує можливість комутації додаткового обладнання для автоматичного захисту.
• Корпус виготовлений із вогнетривкого поліаміду марки VO, що витримує до 960°С.

Технічні характеристики:

• Вольтаж: 400V
• Категорія: Автоматичні вимикачі

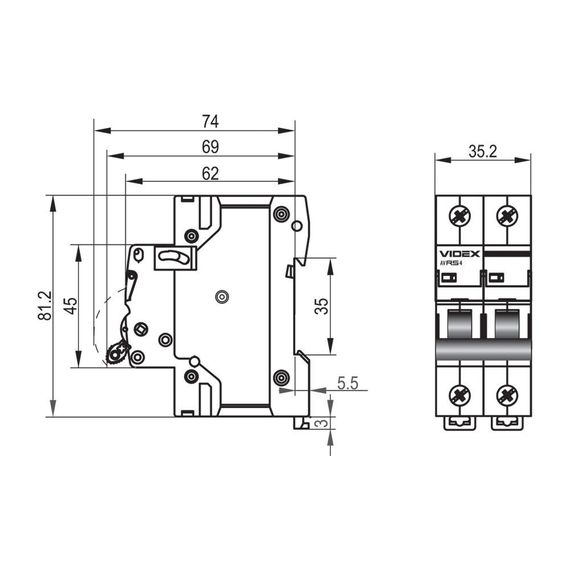

• Розміри: 82 x 35,2 x 67 мм
• Частота: 50/60 Hz
• Робоча температура: -25°C ~ + 60°С
• Ступінь захисту: IP20
• Сила струму: 20А
• Серія: RESIST
• Матеріали: Поліамід (корпус), латунь, мідь, срібло (матеріали контактів)
• Кількість полюсів: 2п
• Крива миттєвого розчеплення: С
• Відключаюча здатність за КЗ: 4.5кА
• Переріз кабелю: 2,5 мм2
• Вага: 188,2 г
