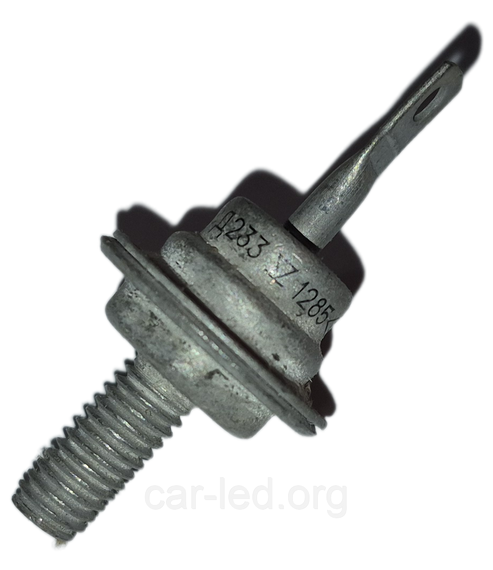

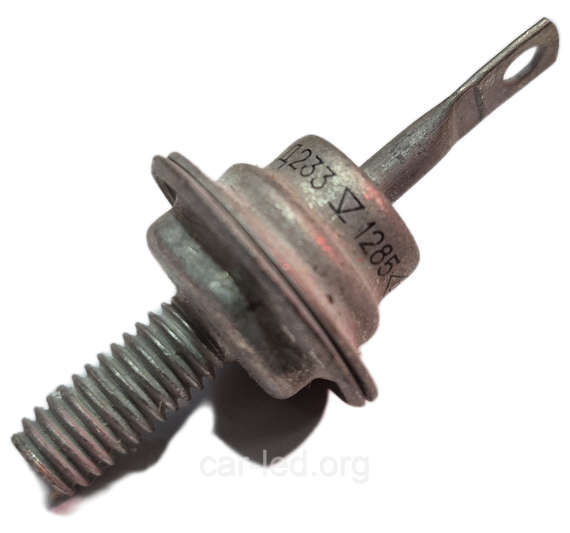

Д233 випрямний діод кремнієвий, дифузний (10A 500V)

Д233 випрямлячий діод кремнієвий, дифузійний (10A 500V) Призначені для перетворення змінної напруги частотою до 1,1 кГц. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Тип діода та схема з'єднання електродів із виведеннями наводяться на корпусі. Діоди Д233 відповідають технічним умовам 0.336.206 ТУ. Маса діодів із комплектуючими деталями не більш ніж 18 г. Під час кріплення діодів зусилля затягування має бути не більш ніж 1,96 Н х м (0,2 кгс х м). Водночас забороняється докладати до ізольованого виведення зусилля, що перевищує 9,8 Н (1 кгс), позаяк це може призвести до порушення цілісності скляного ізолятора. Розміри радіатора розраховуються з умов, що діод є точковим джерелом теплоти, що розсіює потужність 2 Uпр, спр Iпр, спр. У разі послідовного з'єднання діодів рекомендується застосовувати діоди одного типу та шунтувати кожен резистором опором 10...15 кОм на кожні 100 В амплітуди зворотної напруги. Опис Діоди кремнієві дифузійні: Д233, Д233Б, Д243, Д243А, Д243Б, Д245, Д245А, Д245Б, Д246, Д246А, Д246Б, Д247, Д247Б, Д248Б. Призначені для перетворення змінної напруги з частотою до 1,1 кГц у постійне. Корпус металостекскований із жорсткими виведеннями. Позначення типу та схема з'єднання електродів із виведеннями наводяться на корпусі. Маса діода не більш ніж 12 г (Маса з комплектуючими деталями 18 г). Тип прибора Граничні значення параметров при Т=25С Значення параметрів при Т=25С Тк.макс (Тп.) З Uобр.макс. (Uобр.и.макс.) B Iпр.макс. (Iпр.и.макс.) A Iпрг. A frad. (fмакс.) kГц Uпр. B при Iпр. A Iобр. mA Д242 (100) 10,0 - 2 (10) 1,25 10,0 3,0 130 Д242 А (100) 10,0 - 2 (10) 1,0 10,0 3,0 130 Д242 Б (100) 5,0 - 2 (10) 1,5 5,0 3,0 130 Д243 (200) 10,0 - 1,1 1,25 10,0 3,0 130 Д243 А (200) 10,0 - 1,1 1,0 10,0 3,0 130 Д243 Б (200) 5,0 - 1,1 1,5 5,0 3,0 130 Д244 (50) 10,0 - 1,1 1,25 10,0 3,0 130 Д244 А (50) 10,0 - 1,1 1,0 10,0 3,0 130 Д244 Б (50) 5,0 - 1,1 1,5 5,0 3,0 130 Д245 (300) 10,0 - 1,1 1,25 10,0 3,0 130 Д245 А (300) 10,0 - 1,1 1,0 10,0 3,0 130 Д245 Б (300) 5,0 - 1,1 1,5 5,0 3,0 130 Д246 (400) 10,0 - 1,1 1,25 10,0 3,0 130 Д246 А (400) 10,0 - 1,1 1,0 10,0 3,0 130 Д246 Б (400) 5,0 - 1,1 1,5 5,0 3,0 130 Д247 (500) 10,0 - 1,1 1,25 10,0 3,0 130 Д233 (500) 10,0 - 1,1 1,5 5,0 3,0 130 Д233 Б (600) 5,0 - 1,1 1,5 5,0 3,0 130
