Д815Е Стабілітрон 15V 8W (13,3... 16,4V.) Корпус КДЮ11-3
В наявності
Код:000943043
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики Д815Е Стабілітрон 15V 8W (13,3... 16,4V.) Корпус КДЮ11-3
| Виробник | |
| Матеріал виготовлення | Кремній |
| Стан | Новий |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 13.3 В |
| Максимальна напруга стабілізації | 15 В |
| Страна происхождения | СССР |
Опис Д815Е Стабілітрон 15V 8W (13,3... 16,4V.) Корпус КДЮ11-3

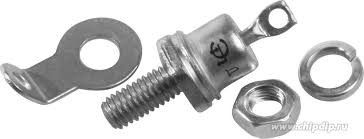

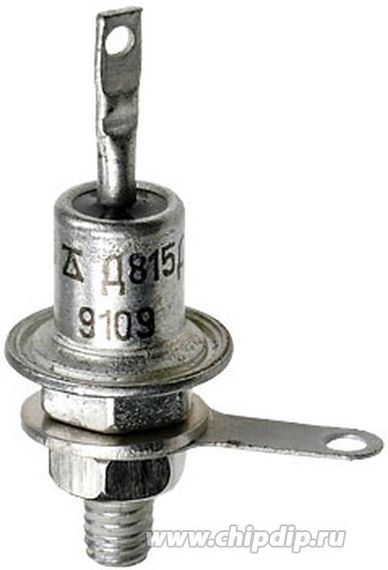

Стабільйони Д815Е кремнієві, дифузійно-сплавні, середньої потужності. Призначені для стабілізації напруги. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Тип стабілізрона наводиться на корпусі. Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом). Маса стабілітрона з комплектуючими деталями не більш ніж 6 г. Технічні умови: РЖ3.362.027 ТУ. Основні технічні параметри стабілізрона Д815Е: • Розкидання напруги стабілізації: 13,3... 16,4 В при Iст 500 мА; • Температурний коефіцієнт напруги стабілізації: 0,1%/°С; • Тимчасова нестабільність напруги стабілізації: ± 4%; • Постійна пряма напруга: 1,5 В при Iпр 500 мА; • Диференціальний опір стабілізрона: 2,5 Ом; • Мінімально допустимий струм стабілізації: 25 мА; • Максимально допустимий струм стабілізації: 550 мА; • Максимально допустима розсіювана потужність на стабілізроні: 8 Вт; • Робочий інтервал температури довкілля: -60... +125 °С
Технічні характеристики стабілізаторів Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| Д815А | 5 | 5,6 | 6,2 | 1000 | 0,045 | 1,5 (500) | 0,6 | 50 | 1400 | 8 | 125 | -60... +125 |
| Д815Б | 6,1 | 6,8 | 7,5 | 1000 | 0,05 | 1,5 (500) | 0,8 | 50 | 1150 | 8 | 125 | -60... +125 |
| Д815В | 7,4 | 8,2 | 9,1 | 1000 | 0,07 | 1,5 (500) | 1,0 | 50 | 950 | 8 | 125 | -60... +125 |
| Д815Г | 9 | 10 | 11 | 500 | 0,08 | 1,5 (500) | 1,8 | 25 | 800 | 8 | 125 | -60... +125 |
| Д815Д | 10,8 | 12 | 13,3 | 500 | 0,09 | 1,5 (500) | 2,0 | 25 | 650 | 8 | 125 | -60... +125 |
| Д815Е | 13,3 | 15 | 16,4 | 500 | 0,10 | 1,5 (500) | 2,5 | 25 | 550 | 8 | 125 | -60... +125 |
| Д815Ж | 16,2 | 18 | 19,4 | 500 | 0,11 | 1,5 (500) | 3,0 | 25 | 450 | 8 | 125 | -60... +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
