Д816Г Стабілітрон 36V (35... 43 при Іст 150 мА) 5W корпус КДЮ11-3
В наявності
Код:000942992
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики Д816Г Стабілітрон 36V (35... 43 при Іст 150 мА) 5W корпус КДЮ11-3
| Виробник | |
| Матеріал виготовлення | Кремній |
| Стан | Новий |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 5 Вт |
| Мінімальна напруга стабілізації | 35 В |
| Номінальна напруга стабілізації | 36 В |
| Максимальна напруга стабілізації | 43 В |
| Страна происхождения | СССР |
Опис Д816Г Стабілітрон 36V (35... 43 при Іст 150 мА) 5W корпус КДЮ11-3
Д816Г Стабілітрон 36V (35... 43 при Іст 150 мА) 5W корпус КДЮ11-3

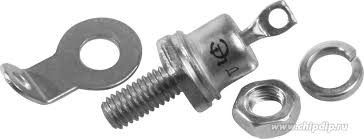

Стабілітрон Д816Г кремнієвий, дифузійно-сплавный, середньої потужності. Призначений для стабілізації напруги.Корпус стабілітрона в робочому режимі служить негативним електродом (катодом).

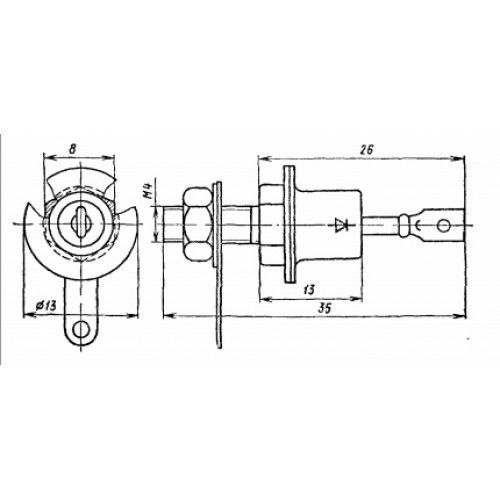

Д816Г Стабілітрони Д816Г кремнієві, дифузійно-сплавні, середньої потужності. Призначені для стабілізації номінальної напруги 36,0 В діапазоні струмів стабілізації 10...130 мА. Використовуються для роботи в різних радіотехнічних і електронних пристроях. Випускаються в металлостеклянном корпусі з жорсткими висновками. Маркуються цифро-буквеним кодом, схема з'єднання електродів з висновками вказується на корпусі. Корпус стабілітрона в робочому режимі служить негативним електродом (катодом). Тип корпусу: КДЮ-11-3, маса не більше 4,5 р., з комплектуючими деталями не більше 6,0 р. Кліматичне виконання: «УХЛ». Категорія якості: «ВТК», «ВП», «ОС». Технічні умови: - приймання «1» аА0.336.545 ТУ; - приймання «5» УЖ3.362.027 ТУ; - приймання «9» УЖ3.362.027 ТУ, аА0.339.190 ТУ. Термін зберігання не менше 25 років з дня виготовлення. Основні технічні параметри стабілітрона Д816Г: • Розкид напруги стабілізації: 35... 43 при Іст 150 мА; • Температурний коефіцієнт напруги стабілізації: 0,12 %/°С; • Тимчасова нестабільність стабілізації напруги: ± 5 %; • Постійне пряме напруга: 1,5 В при Іпр 500 мА; • Диференціальний опір стабілітрона : 12 Ом; • Мінімально допустимий струм стабілізації: 10 мА; • Максимально допустимий струм стабілізації: 130 мА; • Максимально допустима потужність, що розсіюється на стабілітроні: 5 Вт; • Робочий інтервал температури навколишнього середовища: -60... +120 °С
Технічні характеристики стабілітронів Д816А, Д816Б, Д816В, Д816Г, Д816Д:
| Тип стабілітрона | Uст. | αUст. | Uпр. (при Іпр.) | гст. | Іст. | Рмах | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Іст.ном. | хв | макс | |||||||
| В | В | В | мА | %/З | В (мА) | Ом | мА | мА | Вт | °З | °З | |
| Д816А | 19,6 | 22 | 24,2 | 150 | 0,12 | 1,5 (500) | 7 | 10 | 230 | 5 | 130 | -60... +120 |
| Д816Б | 24,2 | 27 | 29,5 | 150 | 0,12 | 1,5 (500) | 8 | 10 | 180 | 5 | 130 | -60... +120 |
| Д816В | 29,5 | 33 | 36 | 150 | 0,12 | 1,5 (500) | 10 | 10 | 150 | 5 | 130 | -60... +120 |
| Д816Г | 35 | 36 | 43 | 150 | 0,12 | 1,5 (500) | 12 | 10 | 130 | 5 | 130 | -60... +120 |
| Д816Д | 42,5 | 47 | 51,5 | 150 | 0,12 | 1,5 (500) | 15 | 10 | 110 | 5 | 130 | -60... +120 |
Умовні позначення електричних параметрів стабілітронів:
• Uст. - напруга стабілізації стабілітрона; • αUст. - температурний коефіцієнт напруги стабілізації стабілітрона; • Uпр. - постійна пряма напруга; • Іпр. - постійний прямий струм; • гст. - диференціальний опір стабілітрона; • Іст. - струм стабілізації стабілітрона; • Рмах - розсіює потужність стабілітрона; • Тк. мах - максимально-допустима температура корпусу стабілітрона; • Тп. мах - максимально-допустима температура переходу стабілітрона; • Т окр. - температура навколишнього середовища.
