DC ШИМ регулятор 12-40В / PWM регулятор скорости мотора 10А 400W 13 кГц

Описание

ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц используется для точной регулировки скорости двигателя постоянного тока.

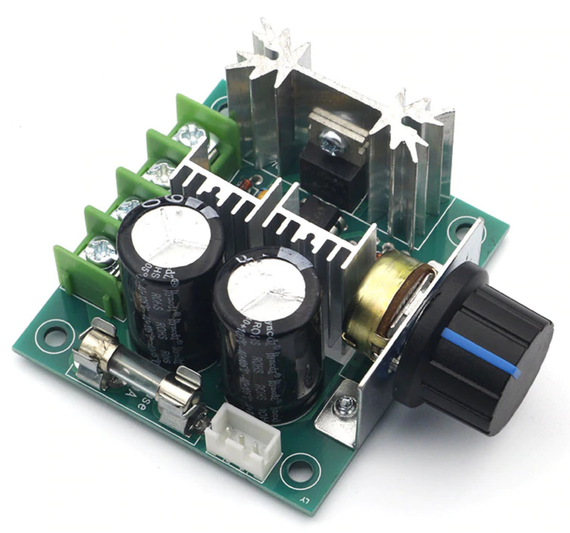

Для использования регулятора нужно подключить к нему подходящий двигатель постоянного тока и питание. После этого можно начинать работу. На плате регулятора предусмотрено 4 отверстия для закрепления на плоской поверхности. На плате регулятора есть предохранитель, рассчитанный до 10А силы тока, используется для предотвращения подачи на плату аварийного тока больше 10А.

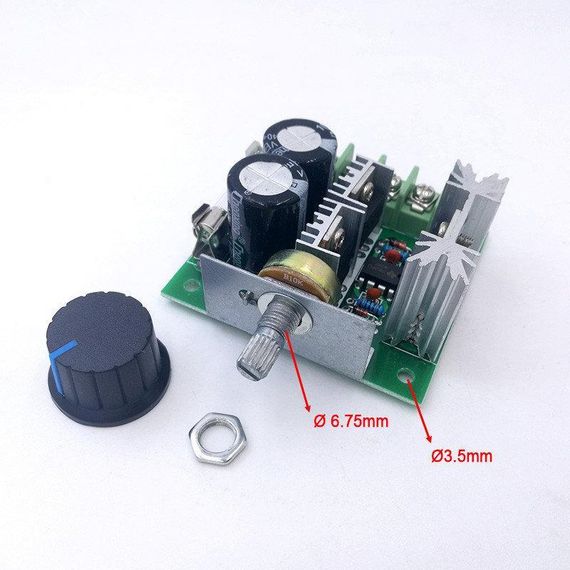

Управление скоростью двигателя осуществляется с помощью регулировочного резистора на 10 кОм с ручкой. Регулировка скорости будет осуществляться от 10 до 100% от максимальной скорости. На плате регулятора есть 4 клеммы зажима для подключения двигателя и питания. Обозначение контактов для питания Power +, Power-; для двигателя Motor+, Motor-. Питание регулятора может осуществляться от внешнего источника питания. Напряжение питания 12 – 40В постоянного тока.

Техничекие характеристики:

Напряжение питания: 12 – 40 В постоянного тока;

Максимальный ток: 10А;

Статический ток: 0,02А (в режиме ожидания);

ШИМ рабочий цикл: 10% – 100%;

Управление мощностью: 0,01 – 400 Вт;

Частота ШИМ: 13кГц;

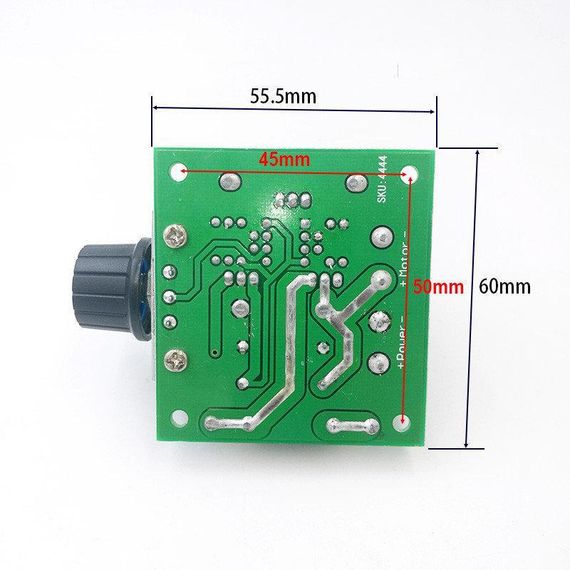

Размеры: 73 х 60 х 30 мм;

Вес: 75 г.
