Диодный мост S50VB100 (для сварочного инвертора)

Диодный мост — электрическое устройство, предназначенное для преобразования переменного тока в пульсирующий (постоянный).

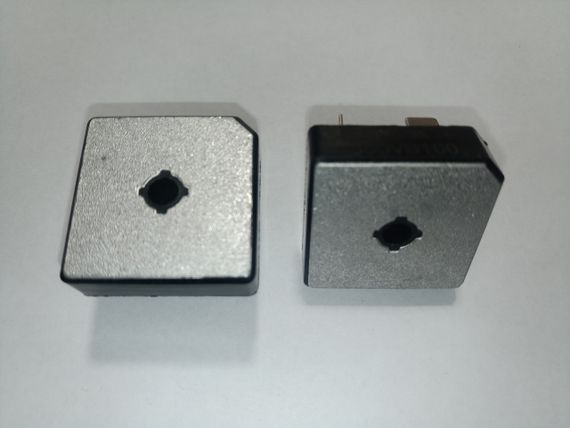

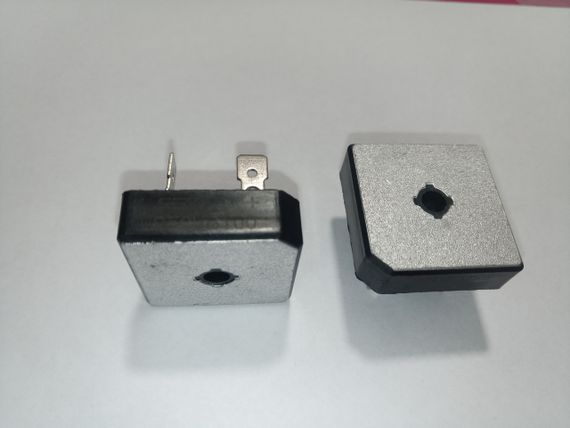

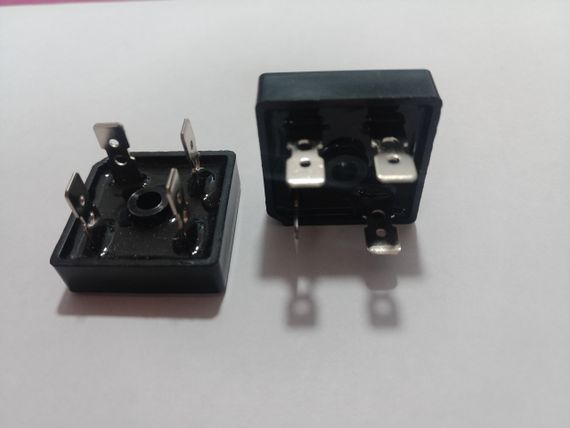

Диодный мост S50VB100 - это преобразователь переменного тока в постоянный пульсирующий. Используется в электрических цепях с нагрузкой до 25 ампер и обратным напряжением 1000 вольт. Корпус диодного моста S25VB40 металлический, все компоненты электрически изолированы эпоксидной смолой (сплошная заливка в единую капсулу). Эпоксидная смола характеризуется как материал с высоким уровнем огнестойкости — UL94-V0. На корпусе указывается маркировка изделия, а также отметки полярности выводов для подключения. Выводы выполнены в виде плоских клемм шириной 6,5 мм с отверстиями.

Спецификация:

• Максимально периодическое пиковое обратное напряжение: 1000V;
• Максимальное RMS напряжение: 700 V;
• Максимальное напряжение блокировки постоянного тока: 1000 V;
• Выпрямительный ток: 50 A;
• Пиковый прямой ток напряжения: 350 A;
• Максимальное прямое напряжение при 12,5A постоянного тока: 1.05 V;
• Емкость перехода диода: 150 pF;
• Рабочая температура: от -55°C до +150°C;
• Корпус: S35.
