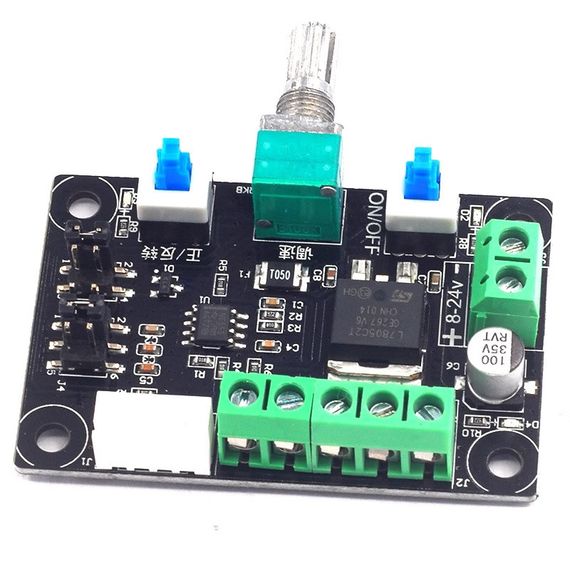

Генератор импульсов ШИМ MKS OSC V1.0 шагового двигателя

Этот генератор импульсов ШИМ MKS OSC V1.0 предназначен для управления шаговыми двигателями. Он является отличным регулятором для управления драйвером шагового мотора. Если у вас нет платы от 3D принтера или вы не хотите тратить время на создание программы для Ардуино, то данный генератор импульсов ШИМ MKS OSC V1.0 - отличное решение. Он поможет запустить ваш шаговик с легкостью.

• Модуль MKS OSC V1.0 является генератором управляющих сигналов для драйвера шагового двигателя.
• Контроллер MKS OSC V1.0 в связке с драйвером шагового двигателя, самим шаговым двигателем и блоком питания — это уже полностью готовая управляющая платформа.
• Наибольшая нагрузка, которую может поддерживать модуль – 4 А.
• Имеется три диапазона управляющей частоты: высокая — 5.4кГц-160кГц, средняя — 540Гц-16.6кГц и низкая — 80Гц-2.4кГц. Переключение режимов производится с помощью джампера.
• 2 режима генерации сигналов: импульсных сигналов или ШИМ сигналов.

Характеристики: Напряжение питания: 8-24 Вольт DC Диапазоны управляющей частоты: 5.4кГц-160кГц, 540Гц-16.6кГц, 80Гц-2.4кГц Размер: 58 x 38.6 мм

• возможность регулировать скорость вращения шагового двигателя;
• постепенное изменение вектора вращения;
• простое управление модулем;
• возможность не использовать компьютер в процессе управления;
• экономичное потребление энергии.

Модуль воспринимает электронагрузку, не позволяя драйверу шагового двигателя перегружаться, защищает его от перегрева.

Подключение генератора импульсов ШИМ MKS OSC V1.0

Подключение драйвера шагового двигателя, другой знак порта, но та же функция

EN = ENA = FREE Включить PUL = PULS = CLK Импульс DIR = CW = CWW Направление

Общее анодное соединение (соединение с B)

EN + PUL + DIR + все подключается к общему анодному порту EN — подключается к EN PUL — подключается к CLK DIR- подключается к DIR

Общее катодное соединение (соединение с B)

EN- PUL- DIR- все подключается к общему катодному порту EN + подключается к EN PUL + подключается к CLK DIR + подключается к DIR
