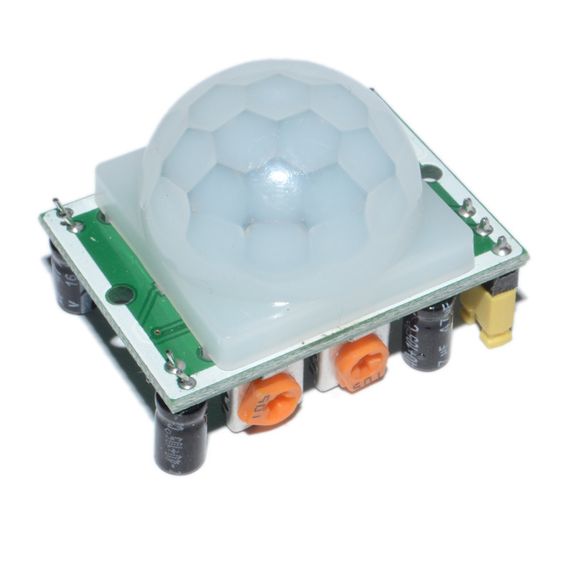

HC-SR501 Регулируемый инфракрасный датчик движения
Немає в наявності
Код:002400035
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяБезкоштовно
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики HC-SR501 Регулируемый инфракрасный датчик движения
| Виробник | |
| Производитель | Без бренда |
| Состояние | Новое |
| Страна производитель | Китай |
Опис HC-SR501 Регулируемый инфракрасный датчик движения
Модуль имеет два режима работы:
1. Режим H — в этом режиме при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень.
2. Режим L — в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс.
На датчике установлено несколько органов управления и настройки. Установлены клеммы для переключения режимов работы. Обозначение клемм: L, MD, H. Также на плате имеется два подстроечных резистора: одним (Sx) регулируется чувствительность (от 3 до 7 м), другим (Tx) устанавливается время, в течении которого при обнаружении движения на OUT будет логическая единица (от 5 до 300 сек).
Инфракрасный датчик движения HC-SR501 имеет один интерфейс для подключения к микроконтроллеру. Это 3-х контактный штыревой интерфейс для подключения к микроконтроллеру.
Контакты:
OUT (выходной сигнал) – контакт для обмена данными между датчиком и микроконтроллером;
VCC – напряжение питания;
GND – общий контакт.
Питание датчика может осуществляться от Arduino контроллера, другого управляющего устройства или от внешнего источника питания - блока питания, батареи. Напряжение питания датчика 4,5 ~ 20 В.
