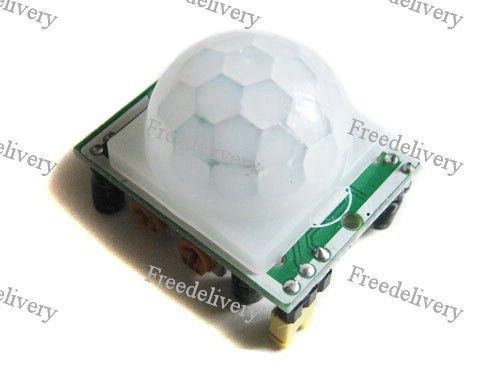

Инфракрасный датчик движения HC-SR501 для Arduino

Инфракрасный датчик движения HC-SR501 используется для обнаружения в контролируемой зоне движения объектов; которые излучают инфракрасное излучение (тепло). Принцип работы датчика основан на пироэлектричестве.Пироэлектричество mdash. это свойство генерировать определенное электрическое поле при облучении материала инфракрасными (тепловыми) лучами. Над чувствительным элементом установлена линза Френеля; которая используется для увеличения радиуса обзора и усиления входящего инфракрасного сигнала.Для использования датчика нужно собрать на его основе макет (подключить питание; подключить к контроллеру; поместить датчик в среде измерения). Потом нужно записать на контроллер специальную программу; которая позволяет работать с датчиком. После этого можно начинать работу. Не стоит располагать датчик в местах; где быстро меняется температура. Это приведет к тому; что датчик не сможет обнаруживать появление объекта в контролируемой зоне и будет много ложных срабатываний.Модуль имеет два режима работы:1. Режим H mdash. в этом режиме при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень.2. Режим L mdash. в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс.На датчике установлено несколько органов управления и настройки. Установлены клеммы для переключения режимов работы. Обозначение клемм: L; MD; H. Также на плате имеется два подстроечных резистора: одним (Sx) регулируется чувствительность (от 3 до 7 м); другим (Tx) устанавливается время; в течении которого при обнаружении движения на OUT будет логическая единица (от 5 до 300 сек).Инфракрасный датчик движения HC-SR501 имеет один интерфейс для подключения к микроконтроллеру. Это 3-х контактный штыревой интерфейс для подключения к микроконтроллеру.Контакты:

• OUT (выходной сигнал) ndash. контакт для обмена данными между датчиком и микроконтроллером.
• VCC ndash. напряжение питания.
• GND ndash. общий контакт.

Питание датчика осуществляется или от Arduino контроллера; или от другого управляющего микропроцессорного устройства; или от внешнего источника питания (блока питания; батареи). Напряжение питания датчика 4;5 ndash. 20 В.

Характеристики:

напряжение питания постоянного тока: 4;5 ndash. 20 В.ток на OUT: 60 мА.напряжение на выходе: высокие и низкие уровни в 3;3 В TTL логике.дистанция обнаружения: 3 mdash. 7 м (настраивается).угол обнаружения: от 120 deg. до 140 deg..длительность импульса при обнаружении: 5 mdash. 300 сек (настраивается).время блокировки до следующего замера: 2;5 сек. (но можно изменить заменой SMD-резисторов).рабочая температура: от -20 до +80 deg.C.режимы работы: L mdash. одиночный захват; H mdash. повторяемые измерения.габариты модуля: 32 х 24 х 18 мм.вес: 5 г.

Подключение к Arduino:Общие характеристики:
