Инвертор частотный преобразователь 2.2кВт, для ЧПУ

Инвертор частотный преобразователь 2.2кВт, для ЧПУ

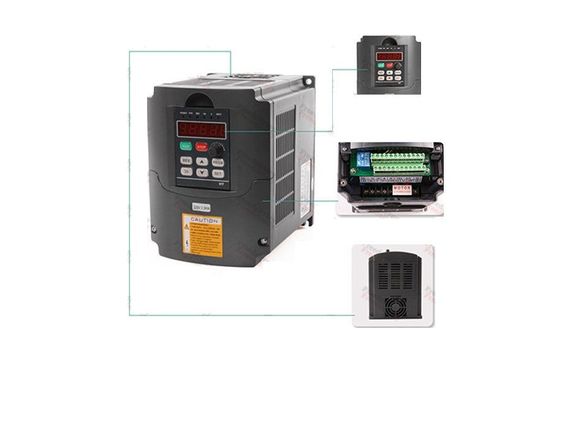

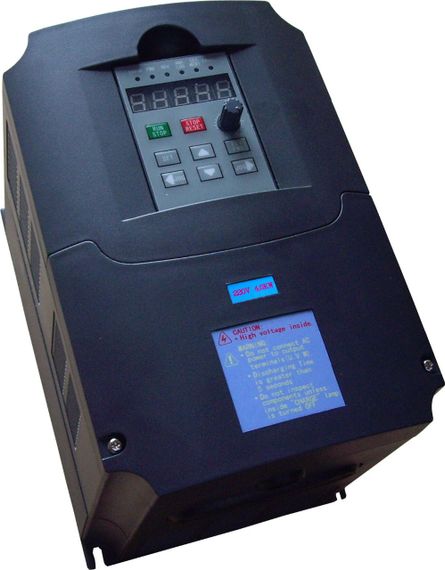

Устройство изготовлено в пластиковом корпусе серого цвета, по его бокам расположены решетки для хорошего охлаждения электронных компонентов. Вверху расположен небольшой кулер для активного охлаждения. На передней части корпуса расположена панель управления с 8 кнопками, энкодером, 5-ти разрядным ЖК дисплеем и светодиодами &ndash. индикаторами. Клеммы подключения находятся внутри корпуса за большой пластиковой крышкой, которая крепится к корпусу двумя винтами. На нижней стороне расположены два отверстия с резиновыми заглушками для протягивания через них кабелей. Для начала работы нужно снять крышку с передней панели. Под ней находятся 3 клеммника, расположенных на разных уровнях для удобства подключения к ним. Далее на самый нижний клеммник к контактам S и Т необходимо подключить 2 провода питания AC 220 В. Подать питание на инвертор. После включения нужно провести начальное программирование устройства. Для этого нужно нажать кнопку &ldquo.PRGM&rdquo. &ndash. появится номер параметра, подписанный Pd001. Чтобы выбрать его, нужно нажать кнопку &ldquo.SET&rdquo., для смены значения используются кнопки со стрелками вверх/вниз. Сохранение значения параметра также производится кнопкой &ldquo.SET&rdquo.. Для перелистывания параметров также используются кнопки со стрелками вверх/вниз, и кнопка &ldquo. > > &rdquo. предназначена для смены числового разряда номера параметра. При настройке инвертора рекомендуется в первую очередь настроить следующие параметры и выставить соответствующие параметры:

1. Pd001 Источник сигнала на запуск шпинделя &ndash. значение 0
2. Pd002 Источник сигнала на изменение частоты &ndash. значение 1
3. Pd005 Максимальная рабочая частота 400 (значение смотрите на шильдике шпинделя)
4. Pd004 Базовая частота 400 (значение смотрите на шильдике шпинделя)
5. Pd003 Основная частота 400 (значение смотрите на шильдике шпинделя)
6. Pd006 Промежуточная частота &ndash. значение 2.5
7. Pd008 Максимальное напряжение 220 (значение смотрите на шильдике шпинделя)
8. Pd009 Промежуточное напряжение &ndash. значение 15
9. Pd010 Минимальное напряжение &ndash. значение 8
10. Pd011 Стартовая частота &ndash. значение 130
11. Pd070 Аналоговый вход &ndash. значение 1
12. Pd072 Максимальная рабочая частота 400 (значение смотрите на шильдике шпинделя)
13. Pd073 Минимальная рабочая частота &ndash. значение 130
14. Pd142 Ампераж шпинделя 8 (значение смотрите на шильдике шпинделя)
15. Pd143 Количество пар полюсов &ndash. значение 2
16. Pd144 Режим отражения скорости вращения вала шпинделя &ndash. значение 3000

Устанавливать значения нужно строго в указанной последовательности, так как некоторые параметры взаимосвязаны и могут влиять друг на друга. Всего же можно настроить 183 параметра, более детальную информацию о каждом можно найти в инструкции к устройству (на английском языке). После программирования инвертора его нужно отключить от сети и подключить шпиндель к контактам U, V, W нижнего клеммника. Если шпиндель крутится в обратную сторону, то нужно поменять местами любые два провода подключенных к контактам U, V, W. Работой инвертора можно управлять с помощью специализированного программного обеспечения, например MACH3. Устройство подключается к ПК через отдельный коммуникационный порт RS &ndash. 485. Подключение к ПК возможно с помощью переходников RS232 &ndash. RS485 или USB &ndash. RS485, которые Вы также можете приобрести в нашем магазине. Перед запуском МACH3 необходимо установить плагин для работы с инверторами Huanyang VFD, его можно скачать здесь, там же в архиве имеется подробная инструкция по настройке подключения. ВНИМАНИЕ! Перед началом работы со станком установите настройки инвертора, соответствующие Вашему оборудованию. Запускать шпиндель с заводскими настройками НЕЛЬЗЯ, так как это может привести к его перегреву и возможному выходу из строя.

Характеристики:

• страна производитель: Китай.
• модель: HY02D223B.
• мощность: 2.2 кВт.
• питание: AC 220 В.
• частота: 0.5 &ndash. 400 Гц.
• максимальный ток: 10 А.
• на выходе: 3 фазы AC 0 &ndash. 220 В.
• коммуникационный порт: RS &ndash. 485.
• размеры: 175 х 175 х 127 мм.
• вес: 1.7 кг.

\

\
