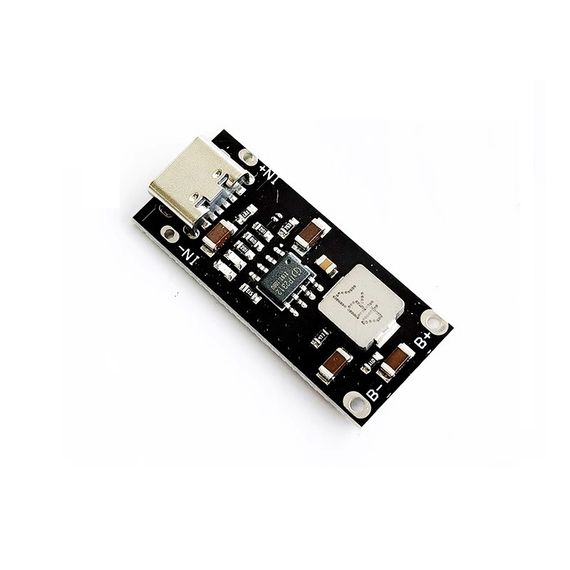

Контроллер плата зарядки IP2312 Ток заряда 3А напряжение 4,2В

Плата быстрой зарядки 2P-3P литиевой батареи 3А(Не подходит для литий-железо-фосфатных батарей 3,2 В)Основной чип управления: IP2312Входное напряжение: от 4,5 до 5,5 В.Напряжение отключения зарядки: 4,2 В.

Ток зарядки: 3А (ток можно изменить регулировкой резистора)Световой индикатор: ДаКрасный: индикатор работыСиний: индикатор заполнения.

Примечание. Этот продукт не имеет функции индикатора питания или функции защиты батареи. В нашем магазине также продаются платы защиты литиевых батарей и платы индикатора питания:

IP2312 поддерживает полный режим зарядки CC/CV.

Когда напряжение аккумулятора ниже 3 В, он переходит в режим непрерывной зарядки и заряжает аккумулятор зарядным током 100 мА.Когда напряжение аккумулятора превышает 3 В, он переходит в режим зарядки постоянным током и заряжает аккумулятор установленным постоянным током зарядки.Когда напряжение аккумулятора приближается к 4,2 В, а зарядный ток составляет менее 300 мА, он переходит в режим зарядки при постоянном напряжении. После входа в режим постоянного напряжения зарядка будет прекращаться каждые 4 минуты, и будет определяться напряжение батареи, чтобы определить, превышает ли оно 4,15 В: если оно выше 4,15 В, зарядка будет остановлена, в противном случае зарядка будет прекращена; продолжить, и батарея будет проверена еще через 4 минуты.Когда аккумулятор полностью заряжен и обнаруживает, что напряжение аккумулятора ниже 4,1 В, он снова начнет заряжать аккумулятор.Инструкции по регулировке тока:значение по умолчанию — 3 А, удалите резистор 2А и замените его резистором 135 кОм 1А.
