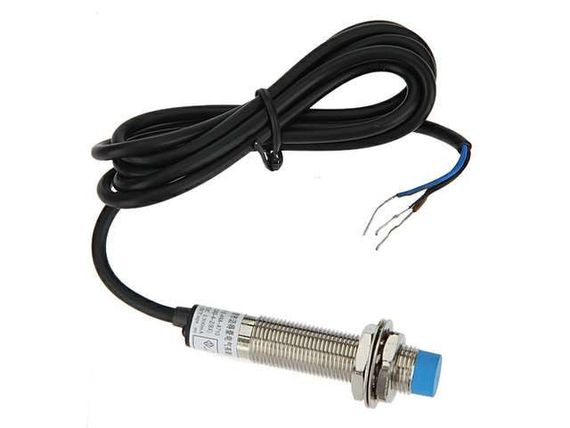

Концевой индуктивный датчик LJ12A3-4-Z/BX NPN ЧПУ

Концевой индуктивный датчик LJ12A3-4-Z/BX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.&nbsp.&nbsp.&nbsp.Для использования датчика нужно провести его монтаж. Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Чувствительный элемент датчика маркирован синим цветом. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде с пылью, влажностью, вибрацией и т.п. Степень защиты датчика IP65. Когда монтаж закончен, можно подключать датчик к питанию и контроллеру. Зона срабатывания датчика приблизительно 4 мм. На задней торцевой части датчика установлен красный светодиод. Он загорается, когда датчик срабатывает и горит до тех пор, пока в зоне срабатывания есть металлический объект.Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.&nbsp.&nbsp.&nbsp.Концевой индуктивный датчик LJ12A3-4-Z/BX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый &ndash. напряжение питания, черный &ndash. выходной сигнал, синий &ndash. общий проводник (300 мА). Длина проводов составляет 1 м. Приблизительная схема подключения датчика:Питание датчика может осуществляться от любого источника питания с напряжением 6 &ndash. 36 вольт постоянного тока.

Характеристики:

модель: LJ12A3-4-Z/BX.конструкция: цилиндрический.принцип работы: индуктивный.полярность выхода: NPN.состояние выхода: нормально открытий.степень защиты: IP65.защита от неправильного подключения питания: да.дистанция срабатывания: 4 мм.напряжение питания: 6 &ndash. 36 В постоянного тока.выходной ток: 300 мА.световая индикация срабатывания: красный светодиод.длина провода: 1 м.размеры (диаметр х длина): 12 х 62 мм.вес: 80 г.

Конструкция датчика:
