КС1118ПП1 мікросхема керування семисегментними або іншими світлодіодними індикаторами з динамічною індикацією

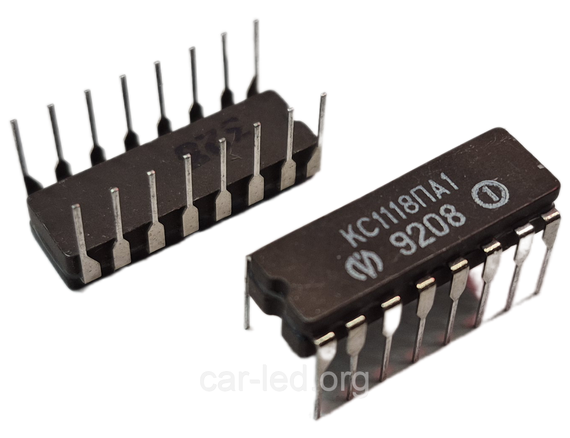

Мікросхема КМ1118ПП1 Опис мікросхеми КМ1118ПП1 (та КС1118ПП1) КС1118ПП1 (у метало-керамічному корпусі) та її аналог КР1118ПП1 (у пластмасовому корпусі, як показано на зображенні) — це мікросхеми драйверів світлодіодних індикаторів. Вони належать до серії 1118, яка використовувалася для керування сегментними індикаторами або матрицями. 📌 Основне призначення * Керування семисегментними або іншими світлодіодними індикаторами з динамічною індикацією. * Використання в калькуляторах, годинниках, лічильниках та інших пристроях, де потрібно відображення цифрової інформації. * Драйвер індикації — мікросхема приймає дані в певному форматі (зазвичай BCD або інший код) і перетворює їх на сигнали, необхідні для засвічування відповідних сегментів індикатора. ⚙️ Ключові особливості * Корпус: DIP (Dual In-line Package) з 16 виводами. * Технологія: виготовлена за біполярною технологією (як частина серії, що включала елементи ТТЛ або схожі). * Функціональність: Містить елементи для дешифрування вхідного коду (наприклад, BCD в семисегментний код) та високовольтні (або сильнострумові) ключі для керування світлодіодами. 📊 Основні електричні параметри (Типові значення) Ці параметри можуть варіюватися залежно від конкретної партії, але типові значення є наступними: | Параметр | Значення | Одиниця виміру | |---|---|---| | Напруга живлення (\text{U}_{\text{ЖИВ}}) | \sim 5 | В | | Максимальний вихідний струм (\text{I}_{\text{ВИХ.МАКС}}) | До \sim 20 | мА на вивід | | Кількість виходів | 8 (для керування сегментами або розрядами) | Шт. | | Тип логіки | TTL-сумісний або схожий | | | Діапазон робочих температур | -40 до +85 (для КМ1118ПП1) | \text{°C} | 🤝 Аналоги мікросхеми КС1118ПП1 Мікросхеми серії 1118ПП1 є драйверами для динамічної індикації і мають аналоги, які виконують подібні функції, хоча можуть мати відмінності в логіці роботи чи розпіновці. 🇺🇦 Вітчизняні аналоги * КР1118ПП1: Повністю функціональний аналог у пластмасовому корпусі DIP-16 (саме такий тип зображено на фото). 🌍 Зарубіжні аналоги (Схожі за функціональністю) Оскільки КМ1118ПП1 є спеціалізованим драйвером, прямих зарубіжних аналогів "pin-to-pin" (з ідентичною розпіновкою та логікою) знайти складно. Однак за функціональністю керування дисплеями їх можна порівняти з: * \text{ICL7106}/\text{ICL7107} (для РК/LED): Інтегральні перетворювачі A/D з вбудованим драйвером, хоча і більш складні. * \text{MM5480}/\text{MM5481} (National Semiconductor): Серія драйверів для індикаторів, що часто використовувались у подібних застосуваннях. * \text{MC14495}/\text{MC14511} (BCD to 7-Segment Decoder/Driver): Поширені дешифратори-драйвери, які можуть виконувати частину функцій, але, ймовірно, без інтегрованої логіки динамічної індикації, притаманної 1118-ій серії. Важливо: При заміні на зарубіжні аналоги завжди необхідно перевіряти схему підключення (розпіновку), логіку роботи та сумісність за струмовими параметрами.
