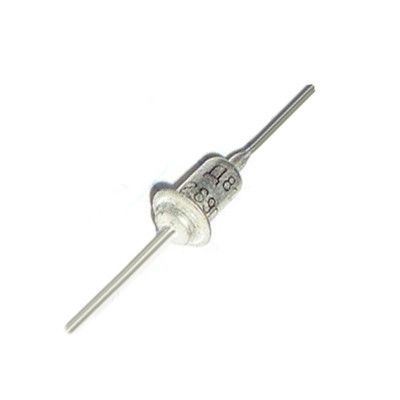

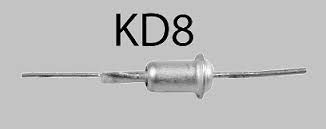

КС113А Стабілітрон 1,3V (1,17... 1,43 V) корпус КД8
В наявності
Код:000943022
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики КС113А Стабілітрон 1,3V (1,17... 1,43 V) корпус КД8
| Виробник | |
| Матеріал виготовлення | Кремній |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 8 В |
| Максимальна напруга стабілізації | 9.5 В |
| Страна происхождения | СССР |
Опис КС113А Стабілітрон 1,3V (1,17... 1,43 V) корпус КД8
КС113А Стабістори КС113А кремнієві, дифузійно-сплавні, малої потужності. Призначені для застосування в стабілізаторах напруги та як термокомпенсувальні елементи. Випускаються в металостекуваному корпусі з гнучкими виведеннями. Тип стабістора приводиться на корпусі. Корпус стабістора в робочому режимі слугує негативним електродом (катодом). Маса стабістора не більш ніж 1 г. Технічні умови: АА0.336.108 ТУ. Основні технічні параметри стабістора КС113А: • Номінальна напруга стабілізації: 1,3 В при Iст 10 мА; • Розкидання напруги стабілізації: 1,17... 1,43 В; • Температурний коефіцієнт напруги стабілізації: -0,42 %/°С; • Тимчасова нестабільність напруги стабілізації: ±3,5%; • Диференціальний опір: 15 Ом за Iст 7,5 мА; • Максимально допустимий струм стабілізації: 100 мА; • Максимально допустима розсіювана потужність: 0,18 Вт; • Робочий інтервал температури довкілля: -60... +125 °С
Технічні характеристики стабісторів 2С113А, КС113А:
| Тип стабістора | Uст. | αUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | ||||||
| В | В | В | мА | %/С | Ом | мА | мА | Вт | °С | °С | |
| 2С113А | 1,17 | 1,3 | 1,43 | 10 | -0,42...-0,2 | 12 | 1 | 100 | 0,16 | 125 | -60... +125 |
| КС113А | 1,17 | 1,3 | 1,43 | 10 | -0,42 | 12 | 1 | 100 | 0,18 | 125 | -60... +125 |
Усоловні позначення електричних параметрів стабісторів:
• Uст. - напруга стабілізації стабістора; • αUст. - температурний коефіцієнт напруги стабілізації стабістора; • rст. - диференціальний опір стабістора; • Iст. - струм стабілізації стабістора; • Рmax - розсіювана потужність стабістора; • Тк. мах - максимально допустима температура корпусу стабістора; • Тп. мах - максимально допустима температура переходу стабістора; • Т окр. - температура довкілля.
