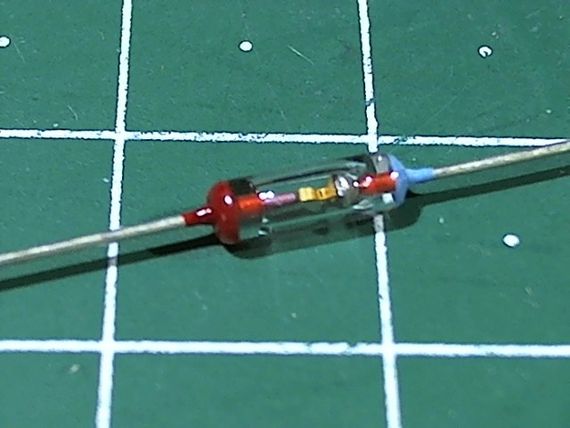

КС156Г Стабілітрон 5,6V. Скляний корпус КД-3
В наявності
Код:000942982
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики КС156Г Стабілітрон 5,6V. Скляний корпус КД-3
| Виробник | |
| Матеріал виготовлення | Кремній |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 11.5 В |
| Максимальна напруга стабілізації | 14 В |
| Страна происхождения | СССР |
Опис КС156Г Стабілітрон 5,6V. Скляний корпус КД-3
КС156Г Стабільйони КС156Г кремнієві, дифузійно-сплавні, малої потужності. Призначені для стабілізації напруги 5,6 В у діапазоні струмів стабілізації 1...22,4 мА. Випускаються в скляному корпусі з гнучкими різноспрямованими виведеннями. Для позначення типу та полярності використовується умовне маркування кольоровим кодом. Колір мітки на торці корпусу з боку катодного виведення: - для КС133Г — жовтогарячий, - для КС139Г — сірий, - для КС147Г — зелений, — для КС156Г — червоний. Тип корпусу: КД-4-1, маса не більш ніж 0,5 г. Категорія якості: «ОТК». Технічні умови: - приймання «1» АА0.336.162ТУ. Імпортний аналог: 1N708, BZX30C5V6. Основні технічні параметри стабілізрона КС156Г: • Номінальна напруга стабілізації: 5,6 В при Iст 5 мА; • Розкидання напруги стабілізації: 5... 6,2 В; • Диференціальний опір стабілізрона: 100 Ом за Iст 5 мА; • Мінімально допустимий струм стабілізації: 1 мА; • Максимально допустимий струм стабілізації: 22,4 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,125 Вт; • Робочий інтервал температури довкілля: -60... +125 °С. Гарантійні зобов'язання: Виробник гарантує відповідність якості стабілізронів КС156Г вимогам АА0.336.162ТУ у разі дотримання споживачем умов і правил зберігання, монтажу й експлуатації, приведених у ТУ. Зберігання не менш ніж 10 років від дати виготовлення. Напрацювання не менш ніж 17 000 годин. Гарантійне напрацювання обчислюється в межах терміну зберігання.
Технічні характеристики стабілізронів КС133Г, КС139Г, КС147Г, КС156Г:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС133Г | 2,95 | 3,3 | 3,65 | 5 | - | 1 (50) | 150 | 1 | 37,5 | 0,125 | 125 | -60... +125 |
| КС139Г | 3,5 | 3,9 | 4,3 | 5 | - | 1 (50) | 150 | 1 | 32 | 0,125 | 125 | -60... +125 |
| КС147Г | 4,2 | 4,7 | 5,2 | 5 | - | 1 (50) | 150 | 1 | 26,5 | 0,125 | 125 | -60... +125 |
| КС156Г | 5 | 5,6 | 6,2 | 5 | - | 1 (50) | 100 | 1 | 22,4 | 0,125 | 125 | -60... +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
