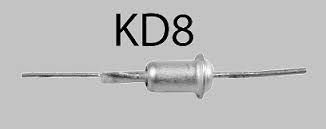

КС518А Стабилитрон 18V. (16,2... 19,8 В) Корпус КД8
В наявності
Код:000943024
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики КС518А Стабилитрон 18V. (16,2... 19,8 В) Корпус КД8
| Виробник | |
| Матеріал виготовлення | Кремній |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 11.5 В |
| Максимальна напруга стабілізації | 14 В |
| Страна происхождения | СССР |
Опис КС518А Стабилитрон 18V. (16,2... 19,8 В) Корпус КД8

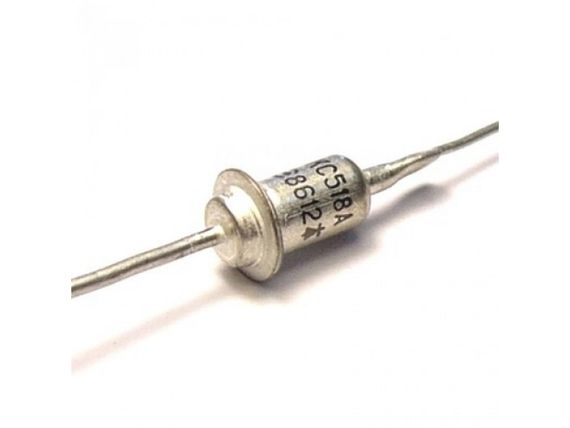

Стабилитроны КС518А кремниевые, планарные, средней мощности. Предназначены для стабилизации номинального напряжения 18 В в диапазоне токов стабилизации 1...45 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса стабилитрона не более 1 г. Технические условия: аА0.336.002 ТУ. Основные технические параметры стабилитрона КС518А: • Номинальное напряжение стабилизации: 18 В при Iст 5 мА; • Разброс напряжения стабилизации: 16,2... 19,8 В; • Температурный коэффициент напряжения стабилизации: 0,1 %/°С; • Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %; • Дифференциальное сопротивление стабилитрона: 200 Ом при Iст 1 мА; • Минимально допустимый ток стабилизации: 1 мА; • Максимально допустимый ток стабилизации: 45 мА; • Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт; • Рабочий интервал температуры окружающей среды: -60... +100 °С
Характеристики стабилитронов КС510А, КС512А, КС515А, КС518А, КС522А, КС524А, КС527А:
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | ном | макс | Iст.ном. | мин | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС510А | 9 | 10 | 11 | 5 | 0,1 | 1 (50) | 25 | 1 | 79 | 1 | 100 | -60... +100 |
| КС512А | 10,8 | 12 | 13,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 67 | 1 | 100 | -60... +100 |
| КС515А | 13,5 | 15 | 16,5 | 5 | 0,1 | 1 (50) | 25 | 1 | 53 | 1 | 100 | -60... +100 |
| КС518А | 16,2 | 18 | 19,8 | 5 | 0,1 | 1 (50) | 25 | 1 | 45 | 1 | 100 | -60... +100 |
| КС522А | 19,8 | 22 | 24,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 37 | 1 | 100 | -60... +100 |
| КС524А | 22,8 | 24 | 25,2 | 5 | 0,1 | 1 (50) | 30 | 1 | 33 | 1 | 100 | -60... +100 |
| КС527А | 24,3 | 27 | 29,7 | 5 | 0,1 | 1 (50) | 40 | 1 | 30 | 1 | 100 | -60... +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона; • αUст. - температурный коэффициент напряжения стабилизации стабилитрона; • Uпр. - постоянное прямое напряжение; • Iпр. - постоянный прямой ток; • rст. - дифференциальное сопротивление стабилитрона; • Iст. - ток стабилизации стабилитрона; • Рmax - рассеиваемая мощность стабилитрона; • Тк. мах - максимально-допустимая температура корпуса стабилитрона; • Тп. мах - максимально-допустимая температура перехода стабилитрона; • Т окр. - температура окружающей среды.
