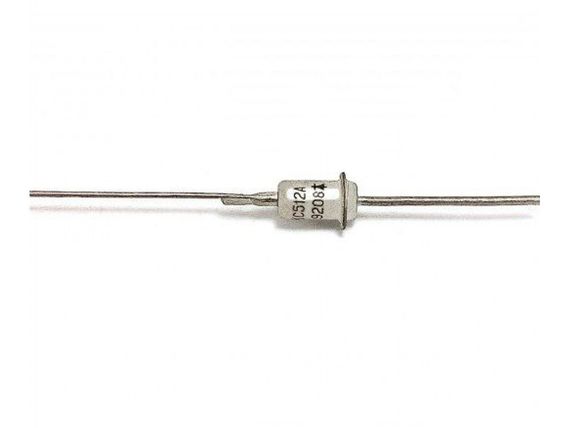

КС527А Стабілітрон 27V. (24,3.. 29,7 В) Корпус КД8
В наявності
Код:000942981
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики КС527А Стабілітрон 27V. (24,3.. 29,7 В) Корпус КД8
| Виробник | |
| Матеріал виготовлення | Кремній |
| Стан | Новий |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 10.8 В |
| Максимальна напруга стабілізації | 13.2 В |
| Страна происхождения | СССР |
Опис КС527А Стабілітрон 27V. (24,3.. 29,7 В) Корпус КД8

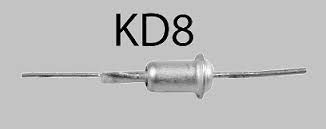

КС527А Стабільйони 2С527А кремнієві, планові, середньої потужності. Призначені для стабілізації номінальної напруги 27 В у діапазоні струмів стабілізації 1...30 мА. Використовуються для роботи в електронній апаратурі загального призначення. Випускаються в металостекуваному корпусі з гнучкими різноспрямованими виведеннями. Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі. Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом). Тип корпусу КД-8, маса не більш ніж 1,0 г. Категорія якості: «ОТК». Технічні умови: - приймання «1» АА0.336.002ТУ. Імпортний аналог: 1N3030B, 1N5573A. Основні технічні параметри стабілізрона 2С527А: • Номінальна напруга стабілізації: 27 В при Iст 5 мА; • Розкидання напруги стабілізації: 24,3... 29,7 В; • Температурний коефіцієнт напруги стабілізації: ±0,1%/°С; • Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%; • Диференціальний опір стабілізрона: 200 Ом за Iст 1 мА; • Мінімально допустимий струм стабілізації: 1 мА; • Максимально допустимий струм стабілізації: 30 мА; • Максимально допустима розсіювана потужність на стабілізроні: 1 Вт; • Робочий інтервал температури довкілля: -60... +100 °С
Характеристики стабілізронів КС510А, КС512А, КС515А, КС518А, КС522А, КС524А, КС527А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС510А | 9 | 10 | 11 | 5 | 0,1 | 1 (50) | 25 | 1 | 79 | 1 | 100 | -60... +100 |
| КС512А | 10,8 | 12 | 13,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 67 | 1 | 100 | -60... +100 |
| КС515А | 13,5 | 15 | 16,5 | 5 | 0,1 | 1 (50) | 25 | 1 | 53 | 1 | 100 | -60... +100 |
| КС518А | 16,2 | 18 | 19,8 | 5 | 0,1 | 1 (50) | 25 | 1 | 45 | 1 | 100 | -60... +100 |
| КС522А | 19,8 | 22 | 24,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 37 | 1 | 100 | -60... +100 |
| КС524А | 22,8 | 24 | 25,2 | 5 | 0,1 | 1 (50) | 30 | 1 | 33 | 1 | 100 | -60... +100 |
| КС527А | 24,3 | 27 | 29,7 | 5 | 0,1 | 1 (50) | 40 | 1 | 30 | 1 | 100 | -60... +100 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
