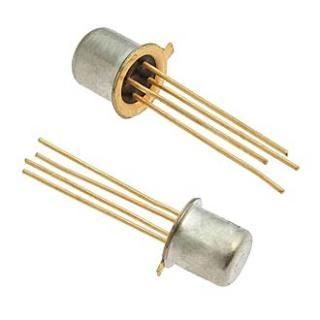

КТ3127А транзистор PNP (600мГц 20В) Au (ТО18)
В наявності
Код:000938075
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики КТ3127А транзистор PNP (600мГц 20В) Au (ТО18)
| Виробник | |
| Матеріал корпусу | Металоскло |
| Тип монтажу | Ручний монтаж |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | P-N-P |
| Максимально допустима напруга колектор-емітер | 20 В |
| Максимально допустимий струм колектора | 0.6 А |
| Страна происхождения | СССР |
| Исполнение | Дискретное |
Опис КТ3127А транзистор PNP (600мГц 20В) Au (ТО18)
КТ3127А (кремниевый транзистор, p-n-p)
КТ3127А Транзистор КТ3127А кремниевый эпитаксиально-планарный структуры p-n-p усилительный с нормированным коэффициентом шума на частоте 100 МГц. Предназначен для применения в усилителях высокой частоты. Выпускается в металлостеклянном корпусе с гибкими выводами. Тип прибора указывается на корпусе. Масса транзистора не более 0,4 г. Тип корпуса: КТ-1-12. Технические условия: АДБК.432143.026 ТУ. Основные технические характеристики транзистора КТ3127А: • Структура транзистора: p-n-p • Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт; • fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 600 МГц; • Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 20 В; • Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В; • Iк max - Максимально допустимый постоянный ток коллектора: 25 мА; • Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА; • h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 25... 150; • Ск - Емкость коллекторного перехода: не более 1 пФ; • Кш - Коэффициент шума транзистора: не более 5 дБ на частоте 1 ГГц; • tк - Постоянная времени цепи обратной связи на высокой частоте: не более 10 пс
Технические характеристики транзисторов КТ3127А:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TП max | Т max | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max | IК. И. max | UКЭR max | UКБ0 max | UЭБ0 max | РК max | h21э | UКЭ нас. | IКБО | f гp. | КШ | СК | СЭ | ||||
| мА | мА | В | В | В | мВт | В | мкА | МГц | дБ | пФ | пФ | °С | °С | |||
| КТ3127А | p-n-p | 20 | - | 20 | 20 | 3 | 100 | 10...150 | - | 1 | 600 | 5 | 1 | 1,5 | 150 | -45...+85 |
Условные обозначения электрических параметров транзисторов: • IК max - максимально допустимый постоянный ток коллектора транзистора. • IК. И. max - максимально допустимый импульсный ток коллектора транзистора. • UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер. • UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю. • UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю. • UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю. • РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора. • h21Э - статический коэффициент передачи тока биполярного транзистора. • h21Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером. • UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора. • IКБО - обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера. • f гр - граничная частота коэффициента передачи тока. • КШ - коэффициент шума транзистора. • СК - емкость коллекторного перехода. • СЭ - емкость коллекторного перехода. • ТП max - максимально допустимая температура перехода. • Т max - максимально допустимая температура окружающей среды.
