КТ503В транзистор NPN (350мА 60В) (h21э: 40-120) 0,35W (ТО92)
В наявності
Код:000938048
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики КТ503В транзистор NPN (350мА 60В) (h21э: 40-120) 0,35W (ТО92)
| Виробник | |
| Матеріал корпусу | Пластик |
| Тип монтажу | Ручний монтаж |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | N-P-N |
| Максимально допустима напруга колектор-емітер | 60 В |
| Максимально допустимий струм колектора | 0.2 А |
| Техническое описание | скачать PDF в спецификации |
| Исполнение | Дискретное |
Опис КТ503В транзистор NPN (350мА 60В) (h21э: 40-120) 0,35W (ТО92)
КТ503В транзистор NPN (350мА 60В) (h21э: 40-120) 0,35W (ТО92)
| Наимен. | тип | Uкбо(и),В | Uкэо(и), В | Iкmax(и), мА | Pкmax(т), Вт | h21э | Iкбо, мкА | fгр., МГц | Кш, Дб |
| КТ503А | n-p-n | 40 | 25 | 150(350) | 0.35 | 40-120 | 1 | 350 | - |
| КТ503Б | 40 | 25 | 150(350) | 0.35 | 80-240 | 1 | 350 | - | |
| КТ503В | 60 | 40 | 150(350) | 0.35 | 40-120 | 1 | 350 | - | |
| КТ503Г | 60 | 40 | 150(350) | 0.35 | 80-240 | 1 | 350 | - | |
| КТ503Д | 80 | 60 | 150(350) | 0.35 | 40-120 | 1 | 350 | - | |
| КТ503Е | 100 | 80 | 150(350) | 0.35 | 40-120 | 1 | 350 | - |

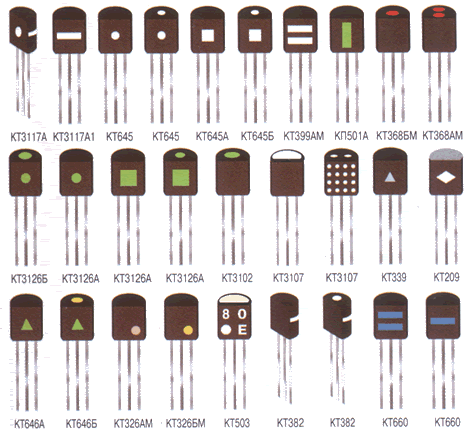

Корпус:
| Uкбо | - Максимально допустимое напряжение коллектор-база |
| Uкбои | - Максимально допустимое импульсное напряжение коллектор-база |
| Uкэо | - Максимально допустимое напряжение коллектор-эмиттер |
| Uкэои | - Максимально допустимое импульсное напряжение коллектор-эмиттер |
| Iкmax | - Максимально допустимый постоянный ток коллектора |
| Iкmax и | - Максимально допустимый импульсный ток коллектора |
| Pкmax | - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода |
| Pкmax т | - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом |
| h21э | - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером |
| Iкбо | - Обратный ток коллектора |
| fгр | - граничная частота коэффициента передачи тока в схеме с общим эмиттером |
| Кш | - коэффициент шума биполярного транзистора |
