КТ826А транзистор кремниевый NPN (1А 700В) 15W
В наявності
Код:000938076
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики КТ826А транзистор кремниевый NPN (1А 700В) 15W
| Виробник | ЗАО Кремний Маркетинг г. Брянск |
| Матеріал корпусу | Металокераміка |
| Тип монтажу | Ручний монтаж |
| Максимальна потужність розсіювання | 15 Вт |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | N-P-N |
| Максимально допустима напруга колектор-база | 700 В |
| Максимально допустима напруга колектор-емітер | 700 В |
| Максимально допустимий струм колектора | 1 А |
| Исполнение | Дискретное |
| NPN | POWER TRANSISTOR |
Читати повністю
Сховати
Опис КТ826А транзистор кремниевый NPN (1А 700В) 15W
КТ826А транзистор NPN (1А 700В) 15W
| Наимен. | тип | Uкбо(и),В | Uкэо(и), В | Iкmax(и), мА | Pкmax(т), Вт | h21э | Iкбо, мкА | fгр., МГц | Uкэн, В |
| КТ826А | n-p-n | 700 | 700 | 1000 (1000) | (15) | 10-120 | 2000 | 6 | <2.5 |
| КТ826Б | 700 | 700 | 1000 (1000) | (15) | 5-300 | 2000 | 6 | <2.5 | |
| КТ826В | 700 | 700 | 1000 (1000) | (15) | 5-120 | 2000 | 6 | <2.5 |

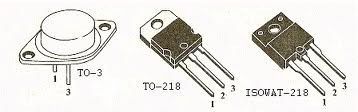

Корпус:
| Uкбо | - Максимально допустимое напряжение коллектор-база |
| Uкбои | - Максимально допустимое импульсное напряжение коллектор-база |
| Uкэо | - Максимально допустимое напряжение коллектор-эмиттер |
| Uкэои | - Максимально допустимое импульсное напряжение коллектор-эмиттер |
| Iкmax | - Максимально допустимый постоянный ток коллектора |
| Iкmax и | - Максимально допустимый импульсный ток коллектора |
| Pкmax | - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода |
| Pкmax т | - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом |
| h21э | - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером |
| Iкбо | - Обратный ток коллектора |
| fгр | - граничная частота коэффициента передачи тока в схеме с общим эмиттером |
| Uкэн | - напряжение насыщения коллектор-эмиттер |
Структура условного обозначения
КТ8ХА(1): КТ ― транзистор кремниевый биполярный; 8 ― обозначение назначения транзистора (большой мощности с граничной частотой от 3 до 30 МГц); Х ― порядковый номер разработки (34; 48; 90); А ― классификационная группа по параметрам; 1 ― конструктивное исполнение (тип корпуса КТ-43А-2).
Условия эксплуатации
Условия эксплуатации транзистора КТ834А в соответствии с требованиями аАО.336.471 ТУ-95, транзистора КТ848А ― аАО.336.539 ТУ-95, транзисторов КТ890А и КТ890А1 ― АДБК.432.148. 010 ТУ-94. Температура окружающей среды от минус 60 до 100°С (КТ834А) и до 125°С (КТ848А, КТ890А и КТ890А1). Температура корпуса транзисторов от минус 45 до 100°С (КТ834А) и до 125°С (КТ848А, КТ890А и КТ890А1). аАО.336.471 ТУ-95;аАО.336.539 ТУ-95;АДБК.432.148.010 ТУ-94
Корпус ТО-3 Производитель Россия
