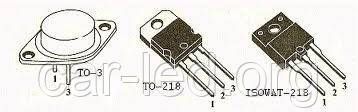

КТ837Д транзистор PNP (7,5А 60В) (h21е 20-80) 30 W (ТО220)

КТ837Д транзистор PNP (7,5 А 60 В) 30 W (ТО220) КТ837С Транзистори КТ837С кремнієві епітаксиально-дифузійні структури p-n-p перемикачі. Призначені для застосування в підсилювачах і перемикальних пристроях. Корпус пластмасовий із жорсткими виведеннями. Маса транзизора не більш ніж 2,5 г. Тип корпусу: КТ-28 (ТО-220). Технічні умови: АА0.336.403 ТУ. Основні технічні характеристики транзизора КТ837С: • Структура транзизора: p-n-p; • Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 30 Вт; • fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 1 МГц; • Uкбо max — Максимальна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 60 В; • Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 5 В; • Iк max — Максимально допустимий постійний струм колектора: 7,5 А; • Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 0,15 мА; • h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним імітером: 50... 150; • Rке нас — Опір насичення між колектором і емітером: не більш ніж 0,3 Ом Характеристики транзисторів КТ837А, КТ837Б, КТ837В, КТ837Г, КТ837Д, КТ837Е, КТ837Ж, КТ837Ї, КТ837К, КТ837Л, КТ837М, КТ837Н, КТ837П, КТ837Р, КТ837С, КТ837, К8377, КТТТ337Ф, КТ3ФХ: Тип транзистори Структура Граничні значення параметрів за Тп = 25 °C Значення параметрів під час Тп = 25 °C TП max Т max IК max IК. И. max UКЭR max (UКЭ0 max) UКБ0 max UЭБ0 max РК max (РК. Т. max) h21Э UКЭ нас. IКБО IЭБО IКЭR f гp. СК СЭ А А В В В Вт В мА мА мА МГц пФ пФ °С °С КТ837А p-n-p 7,5 - 70 80 15 1 (30) 10...40 <2,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Б p-n-p 7,5 - 70 80 15 1 (30) 20...80 <2,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837В p-n-p 7,5 - 70 80 15 1 (30) 50...150 <2,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Г p-n-p 7,5 - 55 60 15 1 (30) 10...40 <0,9 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Д p-n-p 7,5 - 55 60 15 1 (30) 20...80 <0,9 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Е p-n-p 7,5 - 55 60 15 1 (30) 50...150 <0,9 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Ж p-n-p 7,5 - 40 45 15 1 (30) 10...40 <0,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837 p-n-p 7,5 - 40 45 15 1 (30) 20...80 <0,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837К p-n-p 7,5 - 40 45 15 1 (30) 50...150 <0,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Л p-n-p 7,5 - 70 80 5 1 (30) 10...40 <2,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837М p-n-p 7,5 - 70 80 5 1 (30) 20...80 <2,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Н p-n-p 7,5 - 70 80 5 1 (30) 50...150 <2,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837П p-n-p 7,5 - 55 60 5 1 (30) 10...40 <0,9 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Р p-n-p 7,5 - 55 60 5 1 (30) 20...80 <0,9 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837С p-n-p 7,5 - 55 60 5 1 (30) 50...150 <0,9 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Т p-n-p 7,5 - 40 45 5 1 (30) 10...40 <0,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837У p-n-p 7,5 - 40 45 5 1 (30) 20...80 <0,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Ф p-n-p 7,5 - 40 45 5 1 (30) 50...150 <0,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 КТ837Х p-n-p 7,5 - 180 180 5 1 (30) >15 <0,5 <0,15 <0,3 <10 >1 - - 125 -60...+100 Усоловні позначення електричних параметрів транзисторів: • IК max — максимально допустимий постійний струм колектора транзизора. • IК. И. max — максимально допустимий імпульсний струм колектора транзистора. • UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер. • UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю. • UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю. • UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю. • РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзизора. • РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням. • h21Э — статичний коефіцієнт передавання струму біполярного транзистора. • UКЭ нас. — напруга насичення між колектором і емітером транзизора. • IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера. • IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора. • IКЭR — зворотний струм колектор-емітер у разі заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер. • f гр — гранічна частота коефіцієнта передавання струму. • СК - ємність колекторного переходу. • СЭ - ємність колекторного переходу. • ТП max — максимально допустима температура переходу. • Т max — максимально допустима температура довкілля.
