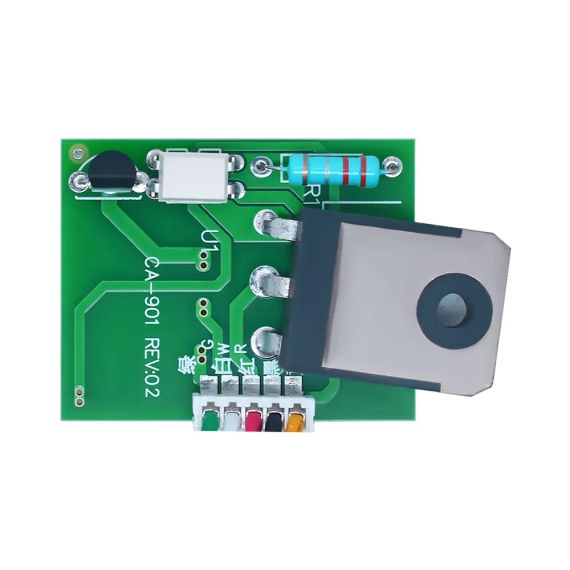

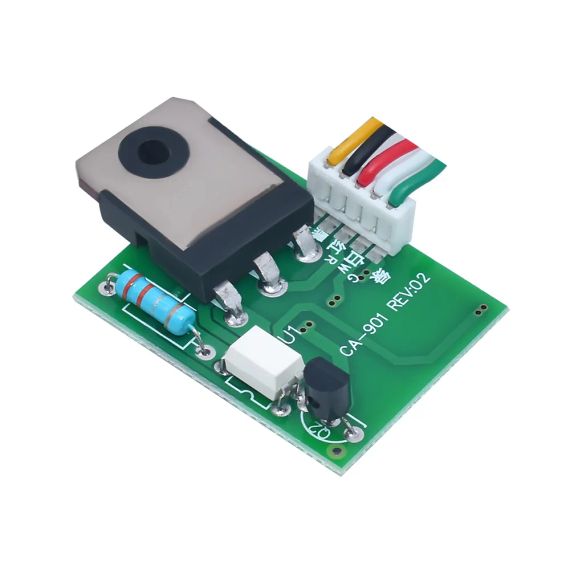

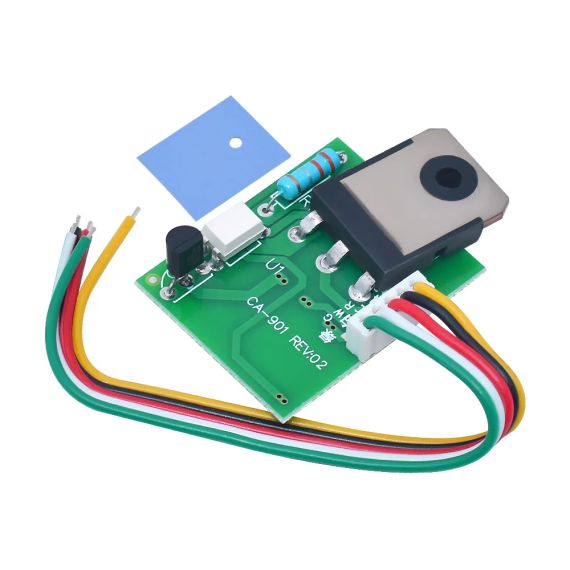

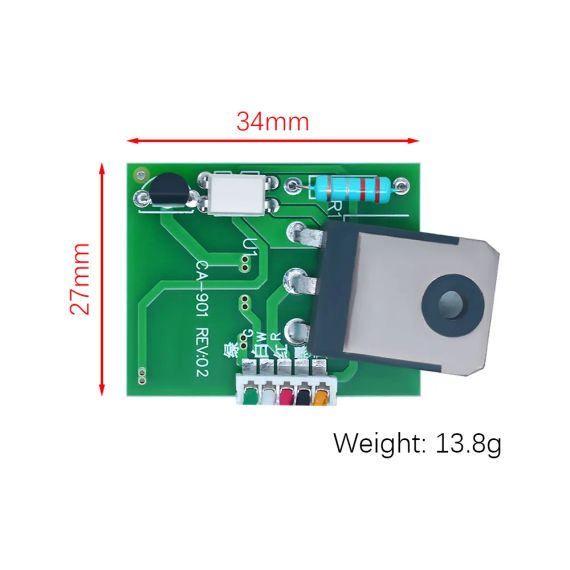

Модуль CA-901 ШИМ CA-901 12/24В 120 Вт для ЖК телевизоров до 46"

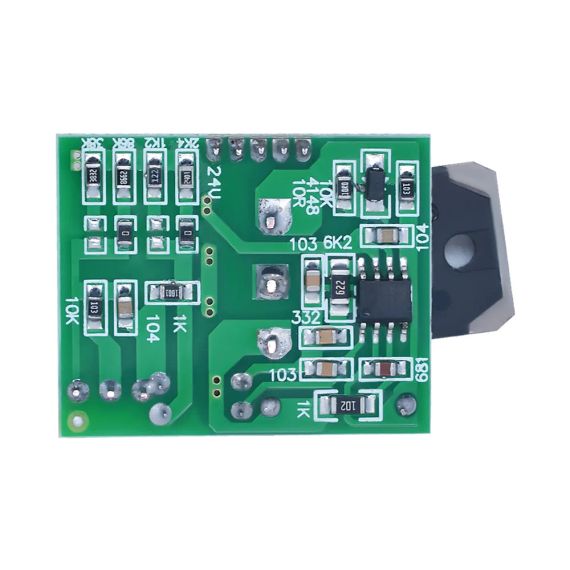

Модуль универсального ШИМ CA-901 предназначен для быстрого восстановления импульсных источников питания ЖК-телевизоров диагональю до 46" или других обратноходовых БП с выходной мощностью до 120 Вт. Он основан на чипе UC3843A и мощном силовом транзисторе SSH7N90, а также имеет собственную оптопару и стабилизатор TL431.Модуль может работать как приемник и передатчик данных, что позволяет его использование в различных импульсных обратноходовых блоках питания. Он имеет высокую эффективность, низкое энергопотребление и компактные размеры. Диапазон напряжений питания широкий, что делает модуль универсальным.Стабилизатор может иметь выходные напряжения 12 В или 24 В, но по умолчанию установлено 24 В. Необходимое напряжение можно установить перестановкой перемычек.

Инструкция по установке следующая:1. Удалите силовой транзистор и ШИМ из блока питания.2. Проверьте предохранители, мост, цепь снаббера, трансформатор и выпрямительные диоды на наличие повреждений или короткого замыкания.3. Убедитесь, что на плате универсального ШИМ установлено нужное напряжение (12 В или 24 В).4. Закрепите силовой ключ модуля универсального ШИМ на радиаторе через изоляционную прокладку.5. Подключите цветные проводники в соответствии со схемой.6. Выполните первый запуск с отключенной нагрузкой для контроля выходного напряжения.7. После проверки можно подключить БП к телевизору.
