Модуль переключения источника питания источник бесперебойного питания ИБП 12A 15А
Немає в наявності
Код:003113079
Сума мінімального замовлення: [[ getCurrentDecimal('100.00') ]] ₴
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяБезкоштовно
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики Модуль переключения источника питания источник бесперебойного питания ИБП 12A 15А
| Виробник | |
| Вес (г) | 28 |
| Производитель | Без бренда |
| Состояние | Новое |
| Страна производитель | Китай |
Опис Модуль переключения источника питания источник бесперебойного питания ИБП 12A 15А

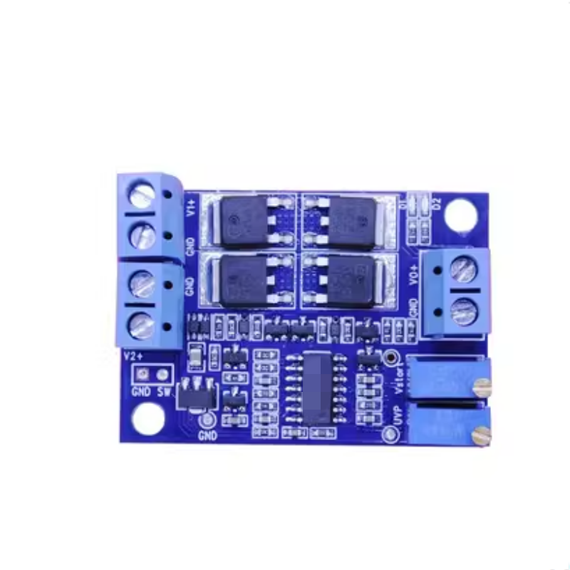

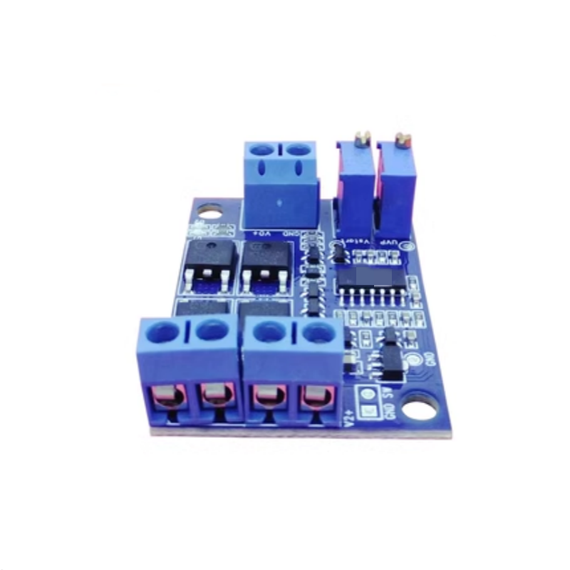

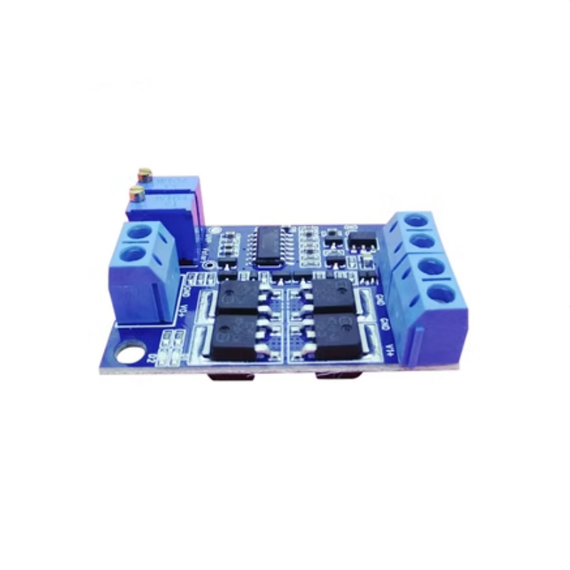

Этот модуль предназначен для автоматического переключения питания от основного источника (12 В) на резервный (батарея) в случае отключения основного источника. Например, когда устройство питается от преобразователя AC/DC 220 В - 12 В и случается перебой питания, этот модуль автоматически будет включать питание от резервного источника - 12-вольтовой батареи.
Диапазон рабочего напряжения: 6-36 В.
Максимальный выходной ток: 8 А для версии с низким энергопотреблением, 15 А для версии с высоким энергопотреблением.
Собственное потребление модуля составляет около 6 мА
Используя сверхмаломощный 8-битный микроконтроллер в качестве основного элемента управления, переключение происходит быстро и точно.
Использование высокомощного и малопотерьного МОП-транзистора
На борту 2 индикатора питания, что позволяет в режиме реального времени контролировать состояние питания.
Время переключения составляет около 0,1 мс.
Встроенный прецизионный многооборотный потенциометр может свободно регулировать напряжение переключения и напряжение восстановления основного источника питания, что делает его удобным для различных применений с напряжением.
Напряжение основного источника питания может быть выше или ниже напряжения вспомогательного источника питания.
У модуля нет функции зарядки, и основной источник питания не может заряжать вспомогательный источник питания.
Метод подключения: клемма с замком

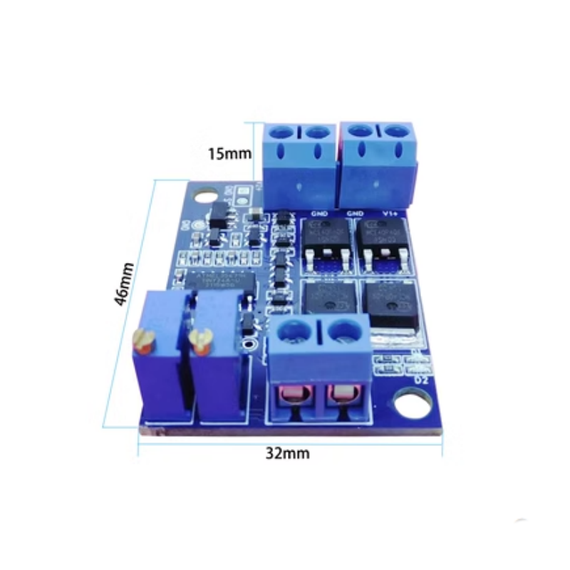

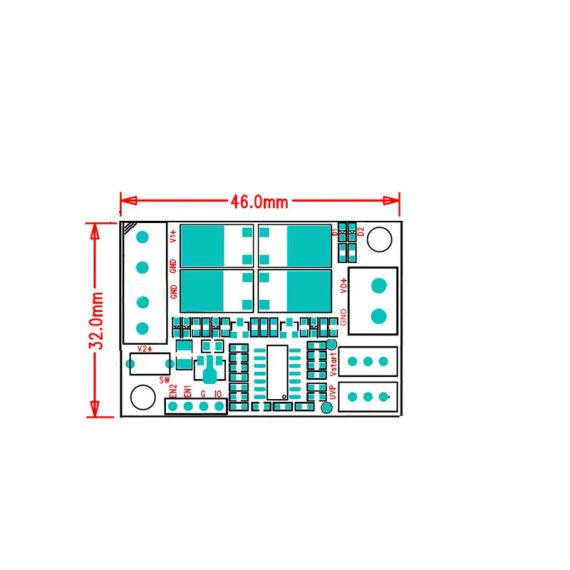

Размер: 46X32X15 мм длина X ширина X высота.
Рабочая температура: от -40 до +105 °C
Измеренное падение напряжения показано в таблице ниже (испытательное напряжение: 12 В)
Описание вывода:

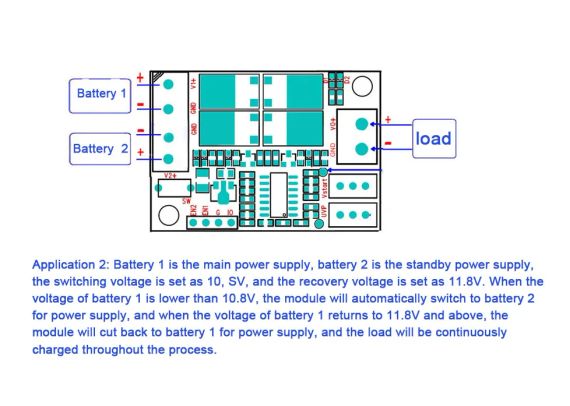

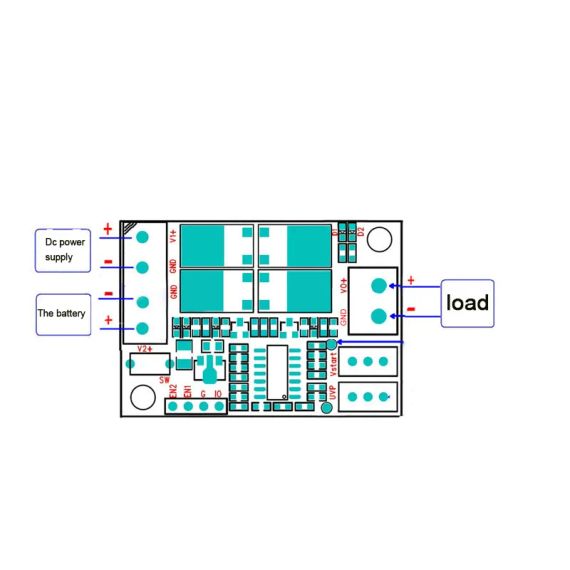

1: Положительный полюс основного входа питания2: Отрицательный полюс основного входа питания (заземляющий провод)3: Отрицательный полюс резервного входа питания (заземляющий провод)4: Положительный полюс резервного входа питания5: Отрицательный полюс выхода (заземляющий провод)6: Положительный полюс выхода
Индикатор:D1: Красный свет, горит при включении основного источника питания V1, не горит при включении вспомогательного источника питания V2.D2: Зеленый свет, горит при питании от вспомогательного источника питания V2, не горит при питании от основного источника питания V1.
Потенциометр:VR1: Потенциометр регулировки напряжения основного выключателя питания. Когда напряжение основного источника питания ниже установленного напряжения VR1, немедленно отключите основной источник питания и переключитесь на выход резервного источника питания.Напряжение переключения VUVP основного источника питания в 5 раз больше напряжения в контрольной точке TP1. Рассчитайте по следующей формуле:
VUVP=VTP1×5 (В)Например, при регулировке потенциометра VR1 так, чтобы напряжение TP1 составляло 2 В, напряжение переключения VUVP=2 × 5=10 (В). Когда напряжение основного источника питания V1 падает ниже 10 В, немедленно отключите основной источник питания и переключитесь на резервный источник питания. По умолчанию напряжение переключения составляет 10 В.VR2: Восстановите напряжение основного источника питания до VSTART и отрегулируйте потенциометр. Когда напряжение основного источника питания выше напряжения, установленного VR2, немедленно отключите резервный источник питания и восстановите выход основного источника питания.Восстанавливающее напряжение VSTART основного источника питания в 5 раз больше напряжения в контрольной точке TP2. Рассчитайте по следующей формуле:VSTART=VTP2×5 (В)Например, отрегулировав потенциометр VR2 так, чтобы напряжение TP2 составляло 2,2 В, восстанавливающее напряжение основного источника питания VSTART=2,2 × 5=11 (В). Когда напряжение основного источника питания выше 11 В, переключитесь обратно на основной источник питания и отключите резервный источник питания. Восстанавливающее напряжение по умолчанию составляет 11 В.
SW: Выходной выключатель питания, который может управляться извне для выключения и включения выхода.Разомкнутая цепь: включение выхода.Короткое замыкание: выключение выхода.
