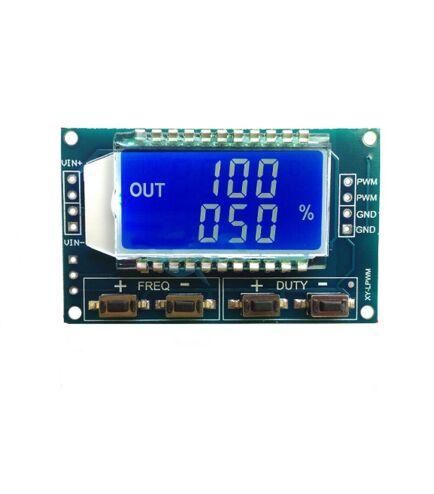

Модуль XY-LPWM программируемый ШИМ генератор с ЖКИ дисплеем

Цифровой одноканальный PWM / ШИМ генератор прямоугольных импульсов с регулируемой частотой и скважностью. Диапазон выходных частот - от 1 Гц до 150 кГц. Модуль можно использовать в качестве генератора импульсов для управления драйверами шаговых двигателей, при тестировании оборудования и электронных компонентов, в схемах регулировки мощности или напряжения и т.д.

Текущая частота и скважность импульсов отображается на дисплее. Настройка частоты и скважности выходного сигнала виполняется кнопками FREQ+, FREQ- и DUTY+, DUTY-. Возможно также управление модулем через UART интерфейс. При отключении питания настройки сигнала сохраняются в энергонезависимой памяти.

Амплитуда выходного PWM сигнала равна напряжению источника питания (3.3 – 30 В). Выход генератора слаботочный, максимальный ток составляет 30 мА, поэтому для управления более мощной нагрузкой необходимо использовать выходной усилитель.

Частота отображается тремя цифрами, текущий диапазон определяется положением десятичной точки в числе:

XXX - 1 Гц ... 999 Гц

X.XX - 1 кГц ... 9.99 кГц

XX.X - 10 кГц ... 99.9 кГц

X.X.X - 100 кГц ... 150 кГц

Характеристики:

• Диапазон регулировки выходной частоты: 1Гц...150кГц
• Диапазон регулировки скважности: 0...100%
• Напряжение питания: 3.3-30 В
• Выходной ток: 5-30 мА
• Форма генерируемых импульсов: прямоугольная
• Максимальная погрешность выходной частоты: 2%
• Диапазон рабочих температур: -20°C...+70°C
• Габаритные размеры 52.5 х 32 х 9.2 мм
• Масса 15 грамм
