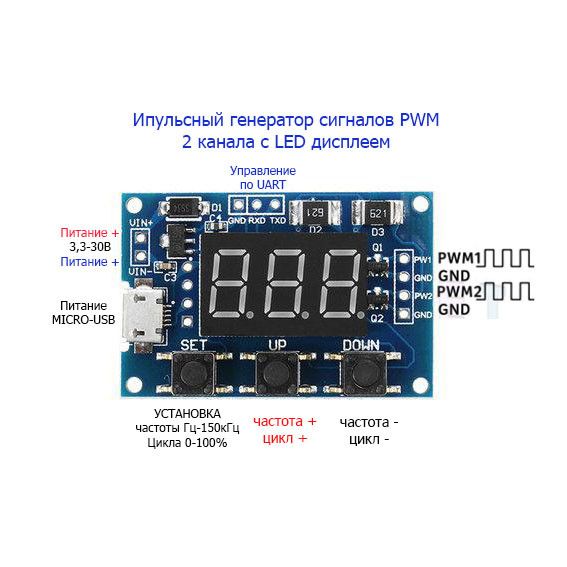

Модуль XY-PWM двухканальный генератор ШИМ прямоугольных импульсов 1Гц-150кГц 5в-30В с дисплеем

Двохканальний генератор ШИМ сигналу 1 Гц -150 кГц з LED дисплеємГенератор на два незалежних один від одного виходи (параметри встановлюються індивідуально для кожного виходу), настройки при відключенні живлення запамятовуються. Пристрій, справний, перевірений в роботі. В комплекті власне плата ШІМ генератора і комплект конекторів для підключення живлення, виходу і порта UART (все як на 1-му фото).Цифровий генератор ШІМ (ШИМ, PWM) сигналу. Вихід ШІМ сигналу з регульованою частотою від 1Гц до 150кГц у 3-ох діапазонах, заповненість сигналу від 0 до 100 теж регульована, всі результати настройки відображаються на дисплеї при натисканні відповідної кнопки. Напруга живлення від 3.3 до 30В. Амплітуда вихідного ШІМ сигналу рівна напрузі живлення. Можливість живлення від 5В через розєм мікро юсб, підключення і обмін інформацією з послідовним портом UART 9600 bod, рівень сигналу на виході порта - TTL.Технічні характеристики:- робоча напруга: 5 ~ 30V; можливість живлення від USB порта (розєм мікро USB)- 3 робочих діапазона частоти 1Гц-150КГц;- точність встановлення частоти в кожному діапазоні +-2%;- робочий діапазон ШІМ 0 ~ 100%;- вихідний струм 5 ~ 30mA;- амплітуда вихідного сигналу – регульована, по замовчуванні 5В;- автоматичне запамятовування настройок, настройки не скидаються при відсутності живлення;- рівні сигналов TTL для протоколу стандарту UART, швидкість 9600 bod- індикація режиму настройки і робочого циклу- розміри 52х32х8мм- вага біля 14гр.Приклади показів частоти на дисплеї -1. XXX (без децимальної крапки) - частота в межах 1Hz ~ 999Hz, крок 1Hz;2. XX.X - частота в межах 0.10kHz ~ 99.9kHz, крок 100Hz;3. X.X.X - частота в 1.0kHz ~ 150kHz, крок 1kHzМодуль має три кнопки [Set], [Up], [Down];Натисніть [Set] для індикації і настройки чотирьох параметрів(FR1: частота PWM1 і робочий цикл dU1 для PWM1; FR2: частота PWM2 і dU2 - робочий цикл PWM2). При виборі відповідного параметра напис на дисплеї буде мигати. Натисніть клавіші [Up] чи [Down], щоб змінити поточне значення параметра (тривале натискання - можна швидко змінити значення). Для вибору одного з трьох діапазонів частот необхідне тривале натискання кнопки [SET] - XXX: діапазон 1 Гц ~ 999 Гц, XX.X: діапазон 0,1 КГц ~ 99,9 КГц, X.X.X: діапазон 1 кГц ~ 150 кГц.
