МП103 германієві Транзистори сплавні p-n-p перемикаючі низькочастотні малопотужні Ni

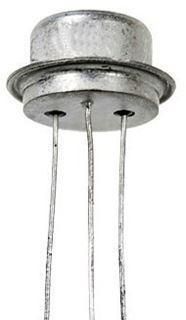

МП103 Кремнієві транзистори сплавні n-p-n підсилювальні низькочастотні з ненормованим МП103, МП103А коефіцієнтами шуму на частоті 1 кГц. Призначені для посилення і перемикання сигналів низької частоти. Випускаються в металлостеклянном корпусі з гнучкими висновками. Позначення типу наводиться на бічній поверхні корпуса. Маса транзистора не більше 2 р. Тип корпусу: КТЮ-3-6.

Технічні характеристики транзисторів МП103, МП103А:

Умовні позначення електричних параметрів транзисторів: • ІК max - максимально допустимий постійний струм колектора транзистора. • ІК. В. max - максимально допустимий імпульсний струм колектора транзистора. • UКЭR max - максимальна напруга між колектором і емітером при заданому струмі колектора і опорі в ланцюзі база-емітер. • UКЭ0 max - максимальна напруга між колектором і емітером транзистора при заданому струмі колектора і струмі бази, рівним нулю. • UКБ0 max - максимальна напруга колектор-база при заданому струмі колектора і струмі емітера, рівним нулю. • UЭБ0 max - максимально допустима постійна напруга емітер-база при струмі колектора, рівному нулю. • РК max - максимально допустима постійна потужність, рассеивающаяся на колекторі транзистора. • РК. Т. max - максимально допустима постійна потужність, рассеивающаяся на колекторі транзистора з тепловідводом. • һ21Э - статичний коефіцієнт передачі струму біполярного транзистора. • UКЭ нас. - напруга насичення між колектором і емітером транзистора. • ІКБО- зворотний струм колектора. Струм через колекторний перехід при заданій зворотній напрузі колектор-база і розімкнутому виведення емітера. • ІЭБО- зворотний струм емітера. Струм через емітерний перехід при заданій зворотній напрузі емітер-база і розімкнутому виведення колектора. • IКЭR - зворотний струм колектор-емітер при заданій зворотній напрузі колектор-емітер і опорі в ланцюзі база - емітер. • f гр - гранична частота коефіцієнта передачі струму. • СК - ємність колекторного переходу. • СЕ - ємність колекторного переходу. • ТП max - максимально допустима температура переходу. • Т max - максимально допустима температура навколишнього середовища.
