МП21 германієві Транзистори сплавні p-n-p перемикаючі низькочастотні малопотужні Ni
В наявності
Код:000937120
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики МП21 германієві Транзистори сплавні p-n-p перемикаючі низькочастотні малопотужні Ni
| Виробник | |
| Матеріал корпусу | Металоскло |
| Тип монтажу | Ручний монтаж |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | P-N-P |
| Исполнение | Дискретное |
| Страна происхождения | СССР |
Опис МП21 германієві Транзистори сплавні p-n-p перемикаючі низькочастотні малопотужні Ni

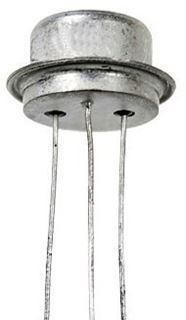

МП21 Транзистори МП21 германієві сплавні p-n-p перемикальні низькочастотні малопотужні. Призначені для застосування в схемах перемикання. Випускаються в металлостеклянном корпусі з гнучкими висновками. Позначення типу наводиться на бічній поверхні корпуса. Маса транзистора не більше 2 р. Тип корпусу: КТЮ-3-6. Технічні умови: ЩМ3.365.039 ТУ.
Технічні характеристики транзисторів МП21, МП21А, МП21Б, МП21В, МП21Г, МП21Г, МП21Д, МП21Е:
| Тип транзистора | Структура | Граничні значення параметрів при Тп=25°С | Значення параметрів при Тп=25°С | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ІК. макс. | ІК. в. макс. | UКЭR макс. | UЭБО макс. | РК. макс. | һ21Э | UКБ | ІЕ | UКЭ нас. | ІКБО | fгp. | ||
| мА | мА | В | В | мВт | В | мА | В | мкА | МГц | |||
| МП21 | p-n-p | 100 | 300 | 35 | 50 | 150 | 20...60 | 5 | 25 | 0,3 | 50 | 1 |
| МП21А | p-n-p | 100 | 300 | 35 | 50 | 150 | 50...150 | 5 | 25 | 0,3 | 50 | 1 |
| МП21Б | p-n-p | 100 | 300 | 40 | 50 | 150 | 20...80 | 5 | 25 | 0,3 | 50 | 0,5 |
| МП21В | p-n-p | 100 | 300 | 40 | 50 | 150 | 20...100 | 5 | 25 | 0,3 | 50 | 1,5 |
| МП21Г | p-n-p | 100 | 300 | 60 | 50 | 150 | 20...80 | 5 | 25 | 0,3 | 50 | 1 |
| МП21Д | p-n-p | 100 | 300 | 60 | 50 | 150 | 60...200 | 5 | 25 | 0,3 | 50 | 0,7 |
| МП21Е | p-n-p | 100 | 300 | 70 | 50 | 150 | 30...150 | 5 | 25 | 0,3 | 50 | 0,7 |
Умовні позначення електричних параметрів транзисторів: • Ік. макс - максимально допустимий постійний струм колектора транзистора. • Ік. в. макс - максимально допустимий імпульсний струм колектора транзистора. • UкэR. макс - максимальна напруга між колектором і емітером при заданому (кінцевому) опорі в ланцюзі база - емітер транзистора. • Uкэо. макс - максимальна напруга між колектором і емітером транзистора при розімкнутому ланцюзі бази і заданому струмі емітера. • Uэбо. макс - максимально допустима постійна напруга емітер-база при струмі колектора, рівному нулю. • Рк. макс - максимально допустима постійна потужність, рассеивающаяся на колекторі транзистора. • Рк. в. макс - максимально допустима імпульсна потужність, рассеивающаяся на колекторі транзистора. • һ21Э - статичний коефіцієнт передачі струму біполярного транзистора. • һ21Э - коефіцієнт передачі струму біполярного транзистора в режимі малого сигналу в схемі з загальним емітером. • Uкб - напруга колектор-база транзистора. • UкэR. макс - максимальна напруга між колектором і емітером при заданому (кінцевому) опорі в ланцюзі база - емітер транзистора. • Іе - струм емітера транзистора. • Ік - постійний струм колектора транзистора. • Uкэ. нас. - напруга насичення між колектором і емітером транзистора. • Ікбо - зворотний струм колектора. Струм через колекторний перехід при заданій зворотній напрузі колектор-база і розімкнутому виведення емітера. • fгр- гранична частота коефіцієнта передачі струму. • fh21 - гранична частота коефіцієнта передачі струму біполярного транзистора.
