МП38А транзистори n-p-n підсилювальні низькочастотні з ненормованим коефіцієнтом шуму.
Немає в наявності
Код:000937132
Самовивіз із відділення Meest ПОШТАЗа тарифами
Самовивіз із відділення УкрпоштиЗа тарифами
Самовивіз із магазину продавцяЗа тарифами
Доставка кур'єром Нової ПоштиЗа тарифами
Самовивіз із відділення Нової ПоштиЗа тарифами
Характеристики МП38А транзистори n-p-n підсилювальні низькочастотні з ненормованим коефіцієнтом шуму.
| Виробник | |
| Матеріал корпусу | Металоскло |
| Тип монтажу | Ручний монтаж |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | P-N-P |
| Исполнение | Дискретное |
| Страна происхождения | СССР |
Опис МП38А транзистори n-p-n підсилювальні низькочастотні з ненормованим коефіцієнтом шуму.

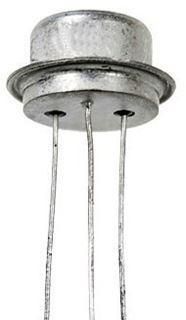

МП38 (МП38А) Транзисторы МП38 германиевые сплавные n-p-n усилительные низкочастотные с ненормированным коэффициентом шума. Предназначены для усиления сигналов низкой частоты. Выпускаются в металлостеклянном корпусе с гибкими выводами. Обозначение типа приводится на боковой поверхности корпуса. Масса транзистора не более 2 г. Тип корпуса: КТЮ-3-6. Технические условия: аА0.336.651 ТУ. Основные технические характеристики транзистора МП38: • Структура транзистора: n-p-n • Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт; • fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 2 МГц; • Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В; • Iк max - Максимально допустимый постоянный ток коллектора: 20 мА; • Iк и max - Максимально допустимый импульсный ток коллектора: 150 мА; • Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 30 мкА; • h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 25...55
Технические характеристики транзисторов МП38, МП38А:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК. макс. | IК. и. макс. | UКБО макс. | UКЭR макс. (UКЭО макс.) | UЭБО макс. | РК. макс. (РК. и. макс.) | h21Э (h21э) | UКБ (UКЭ) | IЭ (IК) | UКЭ нас. | IКБО (IКЭR) | fгp. (fh21) | ||
| мА | мА | В | В | В | мВт | В | мА | В | мкА | МГц | |||
| МП38 | n-p-n | 20 | 150 | 15 | 15 | - | (150) | 25...55 | 5 | 1 | - | 30 | (2) |
| МП38А | n-p-n | 20 | 150 | 15 | 15 | - | (150) | 45...100 | 5 | 1 | - | 30 | (2) |
Условные обозначения электрических параметров транзисторов: • Iк. макс - максимально допустимый постоянный ток коллектора транзистора. • Iк. и. макс - максимально допустимый импульсный ток коллектора транзистора. • Uкбо макс - максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера. • UкэR. макс - максимальное напряжение между коллектором и эмиттером при заданном (конечном) сопротивлении в цепи база- эмиттер транзистора. • Uкэомакс - максимальное напряжение между коллектором и эмиттером транзистора при разомкнутой цепи базы и заданном токе эмиттера. • Uэбомакс - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю. • Рк. макс - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора. • Рк. и. макс - максимально допустимая импульсная мощность, рассеивающаяся на коллекторе транзистора. • h21Э - статический коэффициент передачи тока биполярного транзистора. • h21Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером. • Uкб - напряжение коллектор-база транзистора. • Uкэ - напряжение коллектор-эмиттер транзистора. • Iэ - ток эмиттера транзистора. • Iк - постоянный ток коллектора транзистора. • Uкэ нас. - напряжение насыщения между коллектором и эмиттером транзистора. • Iкбо - обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера. • IкэR - обратный ток коллектор-эмиттер при заданном сопротивлении в цепи база-эмиттер. Ток в цепи коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и заданном сопротивлении в цепи база-эмиттер. • fгр- граничная частота коэффициента передачи тока. • fh21 - предельная частота коэффициента передачи тока биполярного транзистора.
