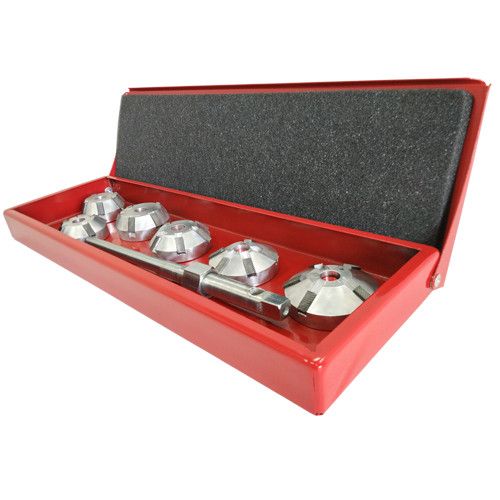

Набір для зенковки (для відновлення геометрії сідел клапанів) ДВЗ "КАМАЗ" (ХЗСО) SVCKKamAZ

Набір фрез для відновлення геометрії сідел клапанів ДВС "КАМАЗ" (ХЗСО) SVCKKamAZ призначений для відновлення геометрії сідел клапанів двигунів внутрішнього згоряння автомобілів. Дані фрези мають в своїй конструкції ріжучі ножі з фіксованим положенням, тобто нерегульовані положення відносно корпусу фрези. Конструкція і розміри фрез дозволяють обробляти сідла клапанів, забезпечуючи значення кутів і діаметрів відповідно до рекомендацій заводу-виробника двигуна. Набір складається з різального інструменту – фрез (шарошок), з різними діаметрами і кутами, а також напрямного стрижня (пілота). Набір фрез дозволяє обробляти фаски сідел клапанів двигунів автомобілів сімейства «КАМАЗ», забезпечуючи наступні кути, рекомендовані заводом-виробником: A 45o, B 30o, C 30o Фрези 45G, 45H дозволяють обробити сідла клапанів забезпечуючи кут фаски А 45o. Фрези 30H, 30K дозволяють обробити сідла клапанів забезпечуючи кут фаски З 30o. Фреза 60G, 60F дозволяє обробити сідла клапанів забезпечуючи кут фаски B 30o.

Основні характеристики:

1. Діапазон діаметрів оброблюваних сідел клапанів, мм: 37-52; 32-47; 35,2-54; 30,2-49; 40-50; 35-45;
2. Кут фрез, o: 60o; 90o; 120o;
3. Діаметр напрямного стрижня (пілота), мм: 10;
4. Ширина робочої фаски сідла клапана, мм: впускного 1,9-2,3; випускного 1,7-2,1.

Комплектація:

• Фреза 45G 90o;
• Фреза 45H 90o;
• Фреза 30H 120o;
• Фреза 30K 120o;
• Фреза 60F 60o;
• Фреза 60G 60o;
• Направляючий стрижень (пілот) діаметром 10 мм з гайкою.
