NPN транзистор 2N3055 15А 60В, усилитель звука

NPN транзистор 2N3055 15А 60В, усилитель звука

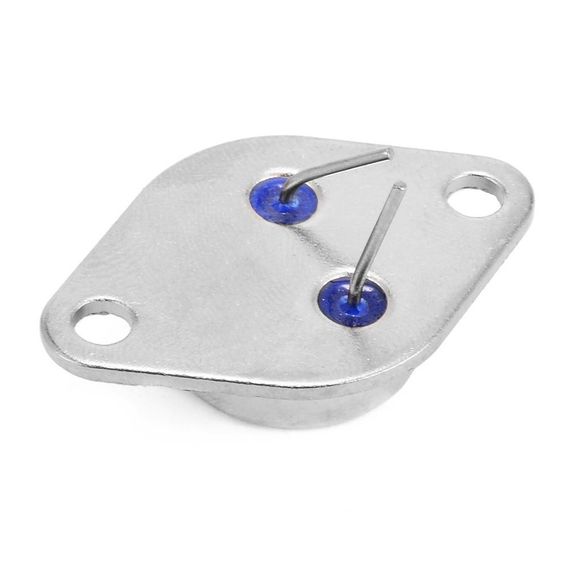

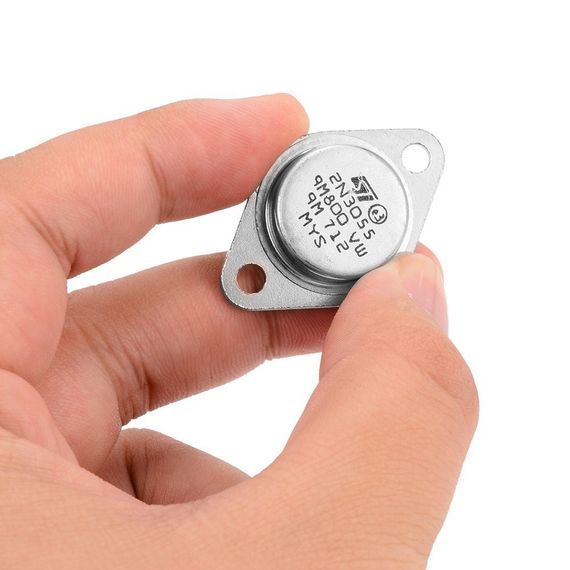

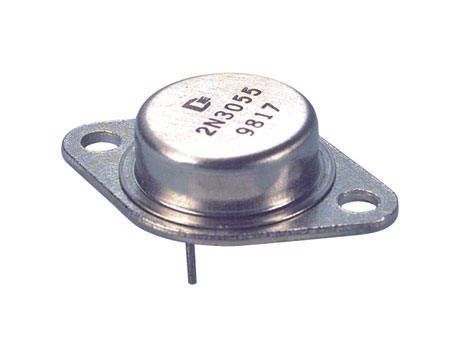

Биполярный транзистор &ndash. электронный компонент с двумя p-n переходами, служащий для усиления сигнала. Широко используется в различных электронных и электрических устройствах.Биполярный кремниевый транзистор 2N3055 с NPN структурой выполнен в корпусе TO-3. Данный корпус представляет собой овалоподобную пластину с отверстиями для крепления. Сверху на пластину установлена крышка, под которой находится полупроводниковый кристалл. В нижней части имеет два вывода (база и эмиттер). В качестве коллектора используется корпус.Максимальные напряжения переходов: коллектор-база 100 В, коллектор-эмиттер 70 В, эмиттер-база 7 В постоянного тока. Максимальная рассеиваемая мощность 115 Вт при температуре не выше 25&deg.С. Статический коэффициент усиления по току составляет 15.При монтаже транзистора 2N3055 нужно строго соблюдать цоколевку.

Характеристики:

модель транзистора: 2N3055.структура транзистора: NPN.тип корпуса: TO-3.напряжение коллектор-эмиттер: 100 В.напряжение коллектор-эмиттер: 70 В.напряжение база-эмиттер: 5 В.ток коллектора: 15 А.статический коэффициент усиления по току: 15.максимальная рассеиваемая мощность: 115 Вт при температуре не выше 25&deg.С.рабочая температура: -65 &ndash. +150&deg.С.
