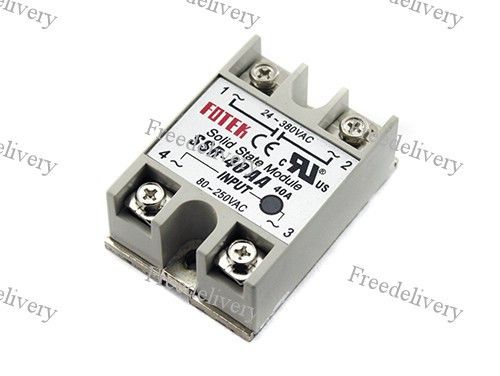

Однофазное твердотельное реле SSR-40AA 40А AC-AC

Однофазное твердотельное реле SSR-40AA 40А 24-380В используется для бесконтактной коммутации устройств с рабочим напряжением 24 – 380 В переменного тока частотой 50/60 Гц.Для использования реле нужно включить его в цепь с рабочим напряжением 24 – 380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Потом к клеммам «3» и «4» (полярность не имеет значения) нужно подключить управляющий сигнал переменного тока с напряжением 80 – 250 В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле.На корпусе однофазного твердотельного реле SSR-40AA 40А AC-AC есть четыре клеммы зажима. Клеммы «1» и «2» используются для коммутации цепей. Клеммы «3» и «4» используются для подключения к реле управляющего сигнала переменного тока.Питание реле осуществляется от управляющего сигнала переменного тока. Напряжение питания 80 – 250 В переменного тока.

Характеристики:

модель: SSR-40 AA.тип: AC – AC.метод управления: коммутация при переходе тока через ноль.номинальное управляющее напряжение: 80 – 250 В переменного тока.напряжение включения/ выключения: больше 45 В / меньше 35 В.ток срабатывания: 5 мА/110 В.номинальное напряжение нагрузки: 24 – 380 В переменного тока.номинальный ток нагрузки: 40 А.падение напряжения: 1,6 В / 2,5°С.максимальный кратковременный ток: 410 А.ток утечки: 3 мА.время отклика на входной сигнал: меньше 10 мс.диэлектрическая прочность: более 2,5 кВ АС / 1 мин.сопротивление изоляции: более 50 МОм / 500В DC.диапазон рабочих температур: -20 – 80°С.физические размеры (Д х Ш х В): 60 х 45 х 24 мм.вес: 110 г.
