Однофазное твердотельное реле SSR-40DA 40А DC-AC

Name: Однофазное твердотельное реле SSR-40DA 40А DC-AC
Brand: F&D
SKU: 001924646
Price: 237 UAH
Availability: InStock

(0.0)

продано - 0 шт.

0 шт.

В наявності

Код:001924646

Опис Однофазное твердотельное реле SSR-40DA 40А DC-AC

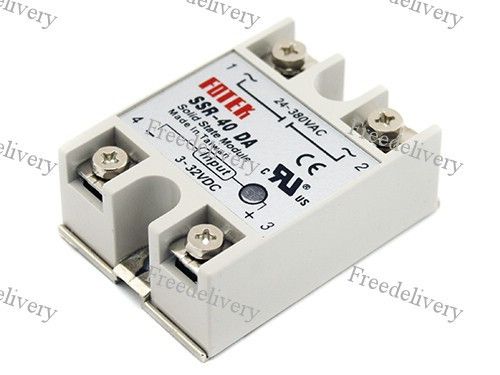

Однофазное твердотельное реле SSR-40 40А 24-380В используется для бесконтактной коммутации устройств с рабочим напряжением 24 – 380 В переменного тока.Для использования реле нужно включить его в цепь с рабочим напряжением 24 – 380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Потом к клеммам «3+» и «4-» нужно подключить управляющий сигнал постоянного тока с напряжением 3 – 32 В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле.На корпусе однофазного твердотельного реле SSR-40 40А 24-380В есть четыре клеммы зажима. Клеммы «1» и «2» используются для коммутации цепей. Клеммы «3+» и «4-» используются для подключения к реле управляющего сигнала постоянного тока.Питание реле осуществляется от управляющего сигнала постоянного тока. Напряжение питания 3 – 32 В постоянного тока.

Характеристики:

производитель: «FOTEK».модель: SSR-40 DA.тип: DC – AC.метод управления: коммутация при переходе тока через ноль.номинальное управляющее напряжение: 3 – 32 В постоянного тока.напряжение включения/ выключения: больше 2,4 В / меньше 1 В.ток срабатывания: 7,5 мА/12 В.номинальное напряжение нагрузки: 24 – 380 В переменного тока.номинальный ток нагрузки: 40 А.падение напряжения: 1,6 В / 25°С.максимальный кратковременный ток: 410 А.ток утечки: 3 мА.время отклика на входной сигнал: меньше 10 мс.диэлектрическая прочность: более 2,5 кВ АС / 1 мин.сопротивление изоляции: более 50 МОм / 500В DC.диапазон рабочих температур: -20 – 80°С.физические размеры (Д х Ш х В): 60 х 45 х 24 мм.вес: 110 г.

Схема реле:
