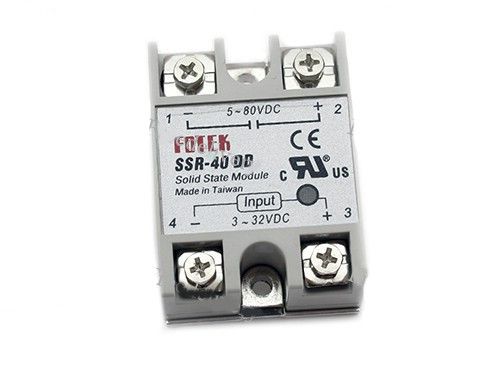

Однофазное твердотельное реле SSR-40DD 40А DC-DC

Однофазное твердотельное реле SSR-40DD 40А DC-DC

Однофазное твердотельное реле SSR-40DD 40А DC-DC используется для бесконтактной коммутации устройств с рабочим напряжением 5 &ndash. 80 В постоянного тока.Для использования реле нужно включить его в цепь с рабочим напряжением 5 &ndash. 80 В постоянного тока, которую нужно коммутировать, клеммами &laquo.1-&raquo. и &laquo.2+&raquo. (соблюдая полярность). Потом к клеммам &laquo.3+&raquo. и &laquo.4-&raquo. нужно подключить управляющий сигнал постоянного тока с напряжением 3 &ndash. 32В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле.На корпусе однофазного твердотельного реле SSR-40DD 40А DC-DC есть четыре клеммы зажима. Клеммы &laquo.1-&raquo. и &laquo.2+&raquo. используются для коммутации цепей. Клеммы &laquo.3+&raquo. и &laquo.4-&raquo. используются для подключения к реле управляющего сигнала постоянного тока.Питание реле осуществляется от управляющего сигнала постоянного тока. Напряжение питания 3 &ndash. 32В постоянного тока.

Характеристики:

производитель: &laquo.FOTEK&raquo..модель: SSR-40 DD.тип: DC &ndash. DC.метод управления: оптрон.номинальное управляющее напряжение: 3 &ndash. 32 В постоянного тока.напряжение включения/ выключения: больше 2,4 В / меньше 1 В.ток срабатывания: 7,5 мА/12 В.номинальное напряжение нагрузки: 5 &ndash. 80 В постоянного тока.номинальный ток нагрузки: 40 А.падение напряжения: 1,6 В / 25&deg.С.время отклика на входной сигнал: меньше 1 мс.диэлектрическая прочность: более 2,5 кВ АС / 1 мин.сопротивление изоляции: более 50 МОм / 500 В DC.диапазон рабочих температур: -20 &ndash. 80&deg.С.физические размеры (Д х Ш х В): 60 х 45 х 24 мм.вес: 105 г.
