Однофазное твердотельное реле SSR-40VA 40А VR-AC

Name: Однофазное твердотельное реле SSR-40VA 40А VR-AC
Brand: F&D
SKU: 001924415
Price: 273 UAH
Availability: InStock

(0.0)

продано - 0 шт.

0 шт.

В наявності

Код:001924415

Опис Однофазное твердотельное реле SSR-40VA 40А VR-AC

Однофазное твердотельное реле SSR-40VA 40А VR-AC

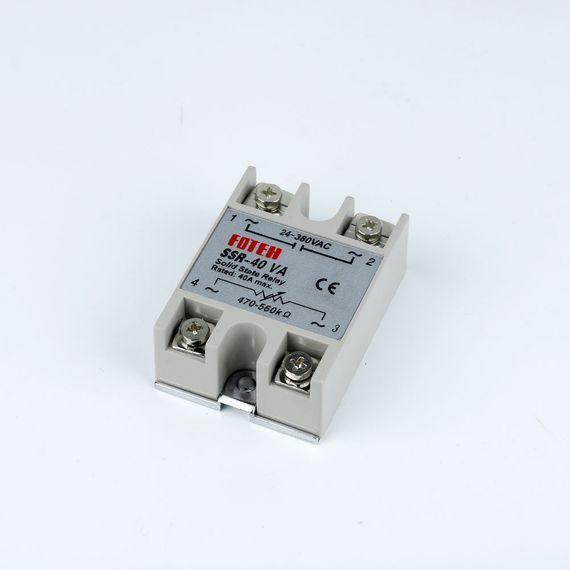

Однофазное твердотельное реле SSR-40VA 40А VR-AC используется для бесконтактной коммутации устройств с рабочим напряжением 24 &ndash. 380 В переменного тока.Для использования реле нужно включить его в цепь с рабочим напряжением 24 &ndash. 380 В переменного тока, которую нужно коммутировать, клеммами &laquo.1&raquo. и &laquo.2&raquo. (полярность не имеет значения). Потом к клеммам &laquo.3&raquo. и &laquo.4&raquo. нужно подключить управляющий сигнал, а именно переменный резистор мощностью 2 Вт и с диапазоном сопротивления 250 кОм &ndash. 1 МОм. Значение сопротивления переменного резистора напрямую влияет на максимальное коммутируемое напряжение. При сопротивлении 250 кОм реле может коммутировать напряжение 110 В, при 500 кОм &ndash. 220 В, при 1 МОм &ndash. 380 В переменного тока. Значение сопротивления переменного резистора не влияет на максимально коммутируемый ток и он стабильно будет 40 А.На корпусе однофазного твердотельного реле SSR-40VA 40А VR-AC есть четыре клеммы зажима. Клеммы &laquo.1&raquo. и &laquo.2&raquo. используются для коммутации цепей. Клеммы &laquo.3&raquo. и &laquo.4&raquo. используются для подключения к реле управляющего сигнала.

Характеристики:

производитель: &laquo.FOTEK&raquo..модель: SSR-40 VA.тип: VR &ndash. AC.метод управления: фазовое управление.номинальное управляющее сопротивление: 250 кОм &ndash. 1 МОм.номинальная мощность переменного резистора: 2 Вт.номинальное напряжение нагрузки: 24 &ndash. 380 В переменного тока.номинальный ток нагрузки: 40 А.падение напряжения: 1,6 В / 25&deg.С.максимальный кратковременный ток: 410 А.ток утечки: 5 мА.диэлектрическая прочность: более 2,5 кВ АС / 1 мин.сопротивление изоляции: более 50 МОм / 500 В DC.диапазон рабочих температур: -20 &ndash. 80&deg.С.физические размеры (Д х Ш х В): 60 х 45 х 24 мм.вес: 110 г.
