П213Б транзистор германієвий PNP (5А 45В) (h21Э >40) 10W
Немає в наявності
Код:001080233
Характеристики П213Б транзистор германієвий PNP (5А 45В) (h21Э >40) 10W
Виробник | |
Тип транзистора | Биполярный |
Тип биполярного транзистора | P-N-P |
Материал корпуса | Металлостекло |
Максимально допустимое напряжение коллектор-эммитер | 60 |
Тип монтажа | Ручной монтаж |
Исполнение | Дискретное |
Опис П213Б транзистор германієвий PNP (5А 45В) (h21Э >40) 10W

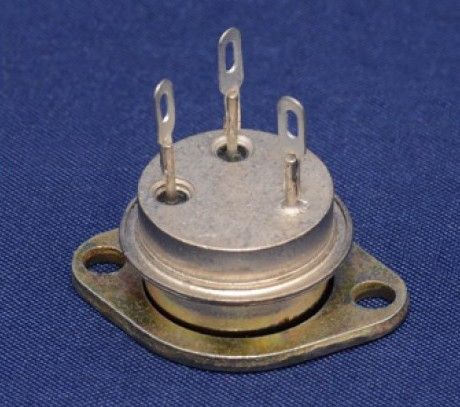

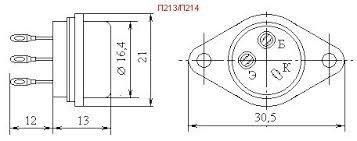

П213Б Транзистори П213Б германієві сплавні структури p-n-p універсальні. Призначені для застосування в перемикачах, вихідних каскадах підсилювачів низької частоти, перетворювачах постійної напруги. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Тип приладу вказаний на корпусі. Маса транзизора не більш ніж 12,5 г, кріпильного фланця не більш ніж 4,5 г. Технічні умови: АА0.336.123 ТУ. Основні технічні характеристики транзизора П213Б: • Структура транзизора: p-n-p • Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 10 Вт; • fh21е — Гранична частота коефіцієнта передавання струму транзизора для схем із загальним імітером: не менш ніж 0,15 МГц; • Uкбоб — Пробивна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 45 В; • Uебо проб — Пробивна напруга емітер-база за заданого зворотного струму еміттера та розімкнутого кола колектора: 10 В; • Iк max — Максимально допустимий постійний струм колектора: 5 А; • Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 1 мА; • h21Е — Статичний коефіцієнт передавання струму для схеми із загальним імітером у режимі великого сигналу: понад 40; • Rке нас - Опір насичення між колектором та емітером: не більш ніж 1,25 Ом
Технічні характеристики транзисторів П213, П213А, П213Б:
Тип транзизора | Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів за Тп = 25 °C | TП max | Т max | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max | IК. И. max | UКЭR max (UКЭ0 max) | UКБ0 max | UЭБ0 max | РК max (РК. Т. max) | h21Э | UКЭ нас. | IКБО | IЭБО | f гp. | КШ | СК | СЭ | ||||
А | А | В | В | В | Вт | В | мкА | мкА | МГц | дБ | пФ | пФ | °С | °С | |||
П213 | p-n-p | 5 | - | 40 | 45 | 15 | 11,5 | 20...50 | 0,5 | 0,15 | 0,3 | 0,15 | - | - | - | 85 | -60...+70 |
П213А | p-n-p | 5 | - | 30 | 45 | 10 | 10 | >20 | - | 1 | 0,4 | 0,15 | - | - | - | 85 | -60...+70 |
П213Б | p-n-p | 5 | - | 30 | 45 | 10 | 10 | >40 | 2,5 | 1 | 0,4 | 0,15 | - | - | - | 85 | -60...+70 |
Усоловні позначення електричних параметрів транзисторів: • IК max — максимально допустимий постійний струм колектора транзизора. • IК. И. max — максимально допустимий імпульсний струм колектора транзистора. • UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер. • UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю. • UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю. • UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю. • РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори. • РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням. • h21Э — статичний коефіцієнт передавання струму біполярного транзистора. • UКЭ нас. — напруга насичення між колектором і емітером транзизора. • IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера. • IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора. • f гр — гранічна частота коефіцієнта передавання струму. • КШ - коефіцієнт шуму транзизора. • СК - ємність колекторного переходу. • СЭ - ємність колекторного переходу. • ТП max - максимально допустима температура переходу. • Т max — максимально допустима температура довкілля.
