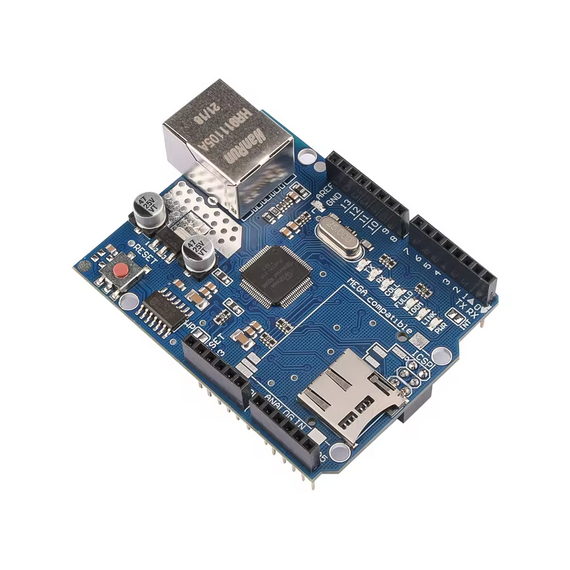

Плата розширення W5100 із слотом micro-SD

Ethernet Shield W5100 – це плата розширення. Він дозволяє платам Arduino підключатися до локальної мережі або до Інтернету з використанням технології Ethernet. Ось огляд його можливостей та використання: Може використовуватися як сервер або клієнт. Підтримка чотирьох одночасних з'єднань сокетів. На платі є слот для картки micro-SD, який можна використовувати для зберігання файлів для обслуговування мережі. Шилд сумісний з Arduino Duemilanove (168 або 328), Uno, а також Mega (1280/2560), і доступ до нього можна отримати за допомогою бібліотеки SD. Серцем Ethernet Shield є чіп W5100, який забезпечує підключення Ethernet до плати Arduino. Він керує стеком TCP/IP і дозволяє Arduino обмінюватися даними через мережу Ethernet. W5100 надає мережевий (IP) стек, що підтримує як TCP, і UDP. Інтерфейс SPI: зв'язок між платою Arduino та чіпом W5100 здійснюється з використанням протоколу послідовного периферійного інтерфейсу (SPI). Шилд підключається до плати Arduino через контакти SPI (MISO, MOSI, SCK та SS). Підтримка бібліотеки: Arduino надає стандартну бібліотеку Ethernet, яка спрощує процес налаштування Ethernet Shield та реалізації мережного зв'язку у ваших ескізах. Ця бібліотека включає функції для налаштування IP-адрес, відкриття сокетів, відправки і отримання даних і т. д. Програми: Ethernet Shield зазвичай використовується в проектах, де пристрої Arduino повинні взаємодіяти з іншими пристроями або службами через локальну мережу або Інтернет. Приклади включають веб-сервери, програми IoT (Інтернету речей), системи реєстрації даних, віддаленого моніторингу та управління. В цілому, Ethernet Shield W5100 - це універсальний і широко використовується аксесуар для плат Arduino, що забезпечує підключення до мережі та розширює можливості проектів на основі Arduino. Незалежно від того, чи створюєте ви простий веб-сервер або складне рішення IoT, Ethernet Shield надає необхідні інструменти для підключення Arduino до цифрового світу. MAC-адреса: 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED байт mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};
