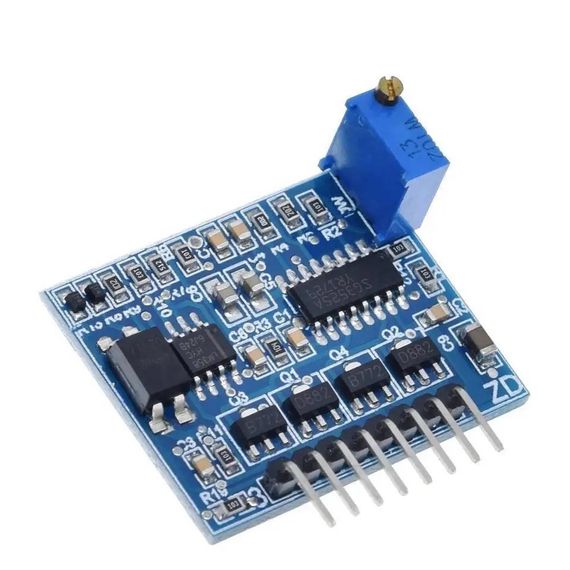

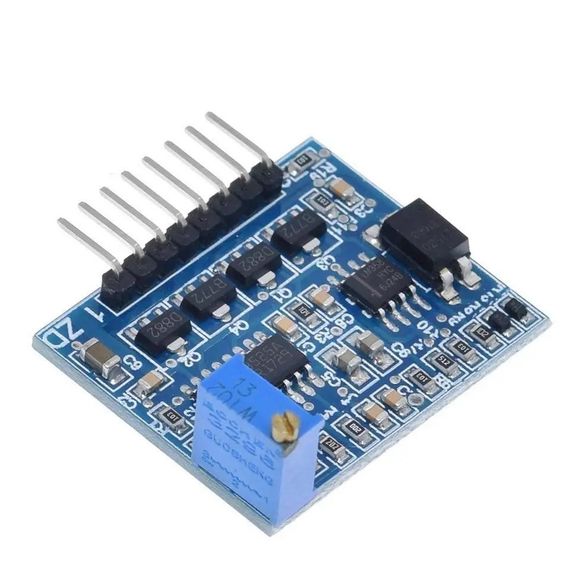

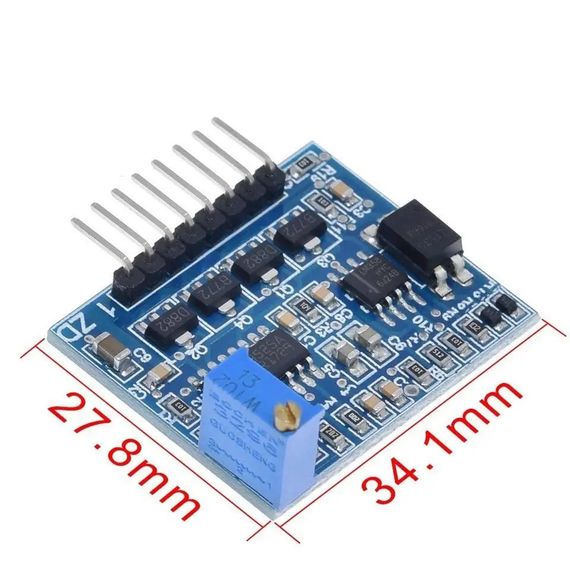

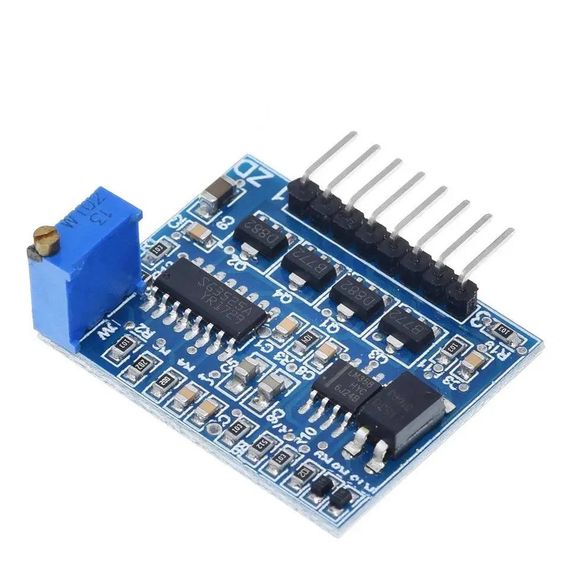

Плата с драйвером и генератором для инвертора на SG3525 и LM358

Генераторная плата для преобразователей напряжения, с драйвером управления полевыми транзисторами и с модулем управления выходной мощностью

Генератор выполнен на микросхеме SG3525, которая является ШИМ контроллером. На плате стоит подстроечный резистор, которым можно регулировать частоту генерации

Регулировка производится в пределах 20-35 кГц. Драйвер управления полевыми транзисторами, выполнен на четырех биполярных транзисторах, с выхода и которые можно подключать полевые транзисторы напрямую.

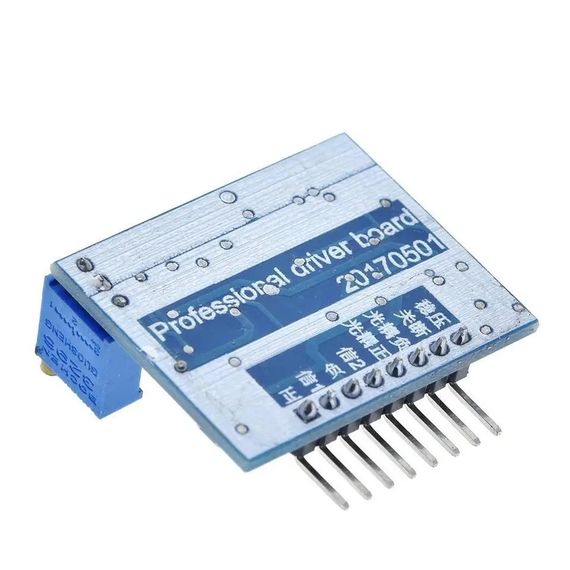

Назначение выводов платы::

Вывод 1 - питание платыВывод 2 - выход 1Вывод 3 - минус платы (земля)Вывод 4 - выход 2Вывод 5 и 6 - вход блокировки выхода (оптрон)Вывод 7 - выход блокировкиВывод 8 - вход микросхемы для регулировки выходного напряжения (обратная связь)Вход блокировки осуществляется через оптрон, что удобно, если нужна гальваническая развязка между микросхемой и датчиком блокировки, ток обработки около 5 мА. Сигнал оптрона усиливается операционным усилителем на LM358 до уровня, необходимого для входа блокировки выходного сигнала SG3525.
