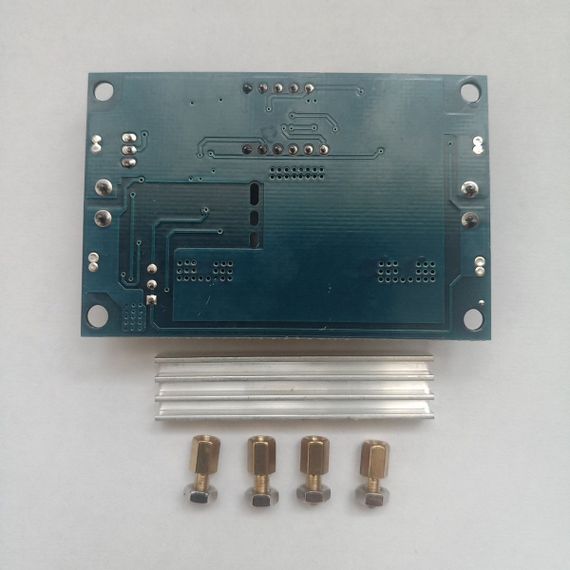

Повышающий модуль, преобразователь DC-DC LTC1871 6А, 3.5 – 35В

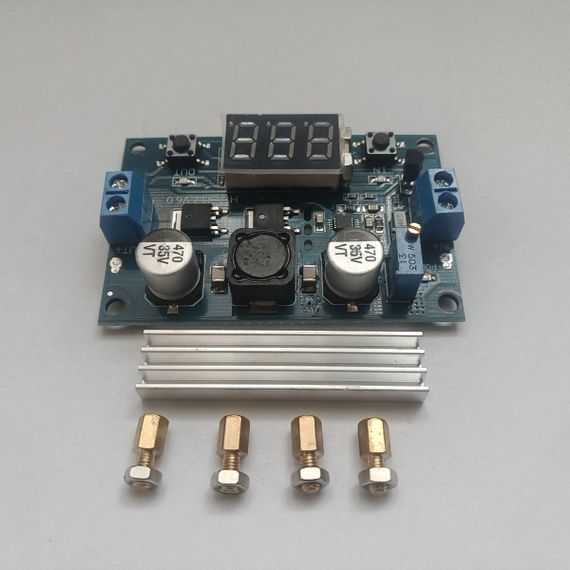

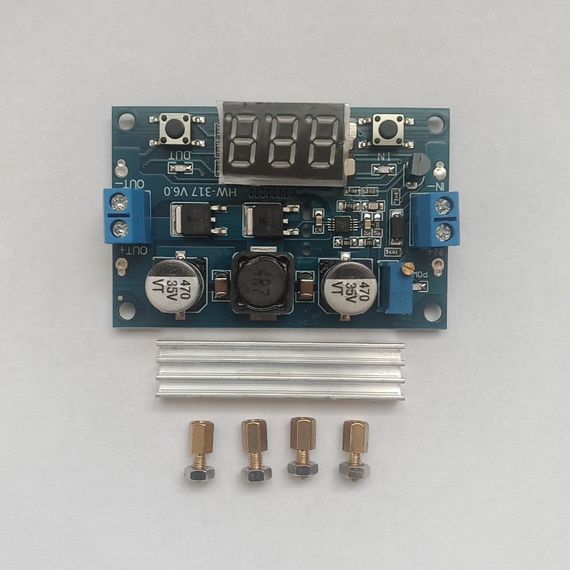

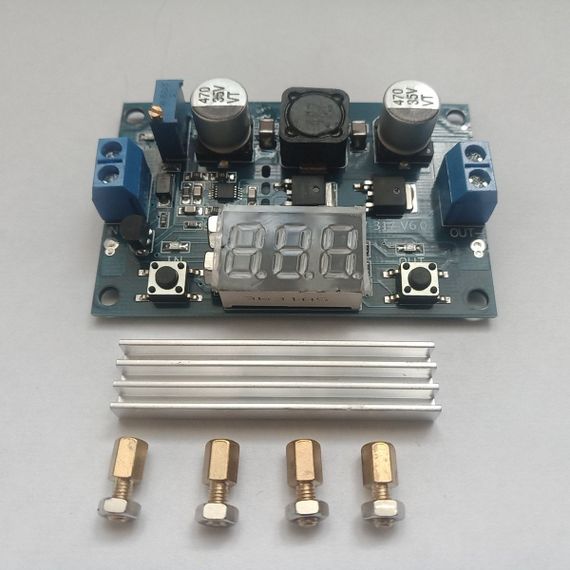

<p><span style="font-size:16px;">Устройство повышения напряжения позволяет получить постоянное напряжение, превышающее напряжение источника питания. Регулировка выходного напряжения осуществляется с помощью многооборотного переменного резистора. Трехразрядный сегментный индикатор позволяет контролировать значение как входного, так и выходного напряжения, а переключение между режимами осуществляется нажатием кнопки управления. Два светодиода на плате IN и OUT указывают, какое напряжение отображается. Можно отключить или включить отображение напряжения путем двойного кратковременного нажатия кнопки.</span></p>

<p><span style="font-size:16px;">Однако, следует обратить внимание на то, что при подключении к мощной нагрузке может сработать защита от короткого замыкания при больших пусковых токах. Кроме того, преобразователь не защищен от подключения входного напряжения с обратной полярностью.</span></p>

<p><span style="font-size:16px;">Калибровка напряжения возможна как для входного, так и для выходного напряжения. Если вольтметр отображает входное напряжение, можно выполнить процедуру калибровки входного напряжения. Если активен режим отображения выходного напряжения, то можно откалибровать выходное напряжение. Калибровка осуществляется путем задания напряжения коррекции с точностью 0,1 В. Положительное и отрицательное напряжение коррекции может быть установлено, а шаг калибровки составляет 0,1 В.</span></p>

<p><span style="font-size:16px;">Для входа в режим калибровки необходимо нажать и удерживать кнопку в течение 1-2 секунд. Когда индикатор начинает мигать и показывать напряжение коррекции, это свидетельствует о том, что устройство перешло в режим калибровки.</span></p>

<p><span style="font-size:16px;">Если вы хотите увеличить напряжение коррекции, достаточно нажать кнопку один раз, а если уменьшить - дважды. Каждое нажатие кнопки увеличивает или уменьшает шаг калибровки на 0,1 В. Эти действия необходимо повторять до тех пор, пока не будет достигнуто желаемое значение напряжения коррекции.</span></p>

<p><span style="font-size:16px;">После того, как вы установите нужное значение, для выхода из режима калибровки нужно нажать и удерживать кнопку в течение 1-2 секунд. После этого дисплей перестанет мигать и начнет отображать напряжение с учетом установленной коррекции.</span></p>

<ul><li><span style="font-size:16px;">Модель: LTC1871;</span></li><li><span style="font-size:16px;">Входное напряжение: постоянное 3 - 35,0В;</span></li><li><span style="font-size:16px;">Выходное напряжение: постоянное 3 - 35,0В;</span></li><li><span style="font-size:16px;">Максимальный ток нагрузки: 6,0А;</span></li><li><span style="font-size:16px;">Максимальная мощность: 75 Вт (до 128 Вт, если вх и вых напр &gt; 20 В);</span></li><li><span style="font-size:16px;">Диапазон вольтметра: 4~40 В, +/-0,1 В;</span></li><li><span style="font-size:16px;">КПД: 96.7% макс (в зависимости от входного, выходного напряжения и тока);</span></li><li><span style="font-size:16px;">Функция отключения при перегреве: Есть;</span></li><li><span style="font-size:16px;">Защита от короткого замыкания на выходе: Есть (порог 14А);</span></li><li><span style="font-size:16px;">Защита от включения по входу с обратной полярностью: Нет;</span></li><li><span style="font-size:16px;">Габариты платы: 67*43*12 мм ;</span></li><li><span style="font-size:16px;">Вес: 30г.</span></li></ul>
